Befehle: TEXT und MTEXT

Der Befehl Text erzeugt einen einzeiligen Text, während der Befehl Mtext ein Textobjekt, bestehend aus mehreren Zeilen, erzeugt.



Einen einzeiligen Text erzeugen

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Text () im Werkzeugkasten Zeichnen.
• Wählen Sie Text im Untermenü Text, des Menüs Zeichnen.
• Geben Sie den Befehl Text in die Befehlszeile ein, drücken Sie dann die Eingabetaste.

In der Befehlszeile wird Ihnen angezeigt: Stil/Ausrichten/Einpassen/Horizontalmittig/Mitte/Rechts/Justieren/<Startpunkt>:

2. Definieren Sie den Einfügepunkt des Textes.
In der Befehlszeile wird Ihnen angezeigt: Höhe des Textes <aktuelle Höhe>:

3. Führen Sie einen der folgenden Schritte aus:

• Drücken Sie die Eingabetaste oder machen Sie einen Rechtsklick, um die aktuelle Höhe zu akzeptieren.
• Geben Sie eine neue Texthöhe in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
• Definieren Sie die neue Texthöhe grafisch durch zwei Punkte in der Zeichnung.

In der Befehlszeile wird Ihnen angezeigt: Drehwinkel des Textes <aktueller Winkel>

4. Führen Sie einen der folgenden Schritte aus:

• Drücken Sie die Eingabetaste oder machen Sie einen Rechtsklick, um den aktuellen Winkel zu akzeptieren.
• Geben Sie einen neuen Winkel in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
• Definieren Sie den neuen Winkel grafisch durch zwei Punkte in der Zeichnung.

In der Befehlszeile wird Ihnen angezeigt: Text:

5. Geben Sie den Text in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
Der Text wird in der Zeichnung plaziert.
In der Befehlszeile wird Ihnen angezeigt: Text:

6. Führen Sie einen der folgenden Schritte aus:

• Wiederholen Sie Schritt 5, um ein weiteres Textobjekt zu erzeugen.
  Der neue Text wird unterhalb des vorherigen Textes plaziert.
• Drücken Sie die Eingabetaste oder machen Sie einen Rechtsklick, um den Befehl Text abzuschließen.

ANMERKUNG

Wenn Sie bereits einen Text erzeugt haben, wird das zuletzt erzeugte Textobjekt bei dem Befehl Text hervorgehoben. Wenn Sie einen neuen Text rechts unter den zuvor erzeugten Text einfügen möchten, drücken Sie die Eingabetaste bei Schritt 2 der oben beschriebenen Prozedur.

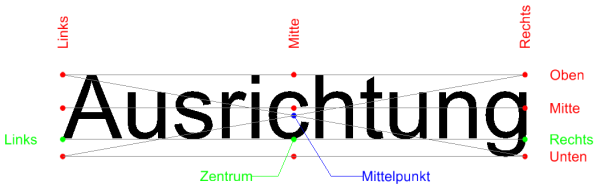

Ausrichtungen eines einzeiligen Textes



Einen mehrzeiligen Text erzeugen

1. Führen Sie einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche Mehrzeiliger-Text () im Werkzeugkasten Zeichnen.
• Wählen Sie Mehrzeiliger Text im Untermenü Text des Menüs Zeichnen.
• Geben Sie Mtext in die Befehlszeile ein, drücken Sie dann die Eingabetaste.

In der Befehlszeile wird Ihnen angezeigt: Erste Ecke für Textblock.

2. Definieren Sie die erste Ecke (Einfügepunkt für den Mehrzeiligen Text).
In der Befehlszeile wird angezeigt: Gegenüberliegende Ecke des Textblock wählen oder                 [Ausrichten/Drehung/Stil/Höhe/Richtung/Breite]:

3. Führen Sie einen der folgenden Schritte aus:

• Bestimmen Sie die gegenüberliegende Seite für den Textblock, dies definiert die maximale Breite für den Mehrzeiligen Text.
• Für einen nicht-eingepassten Text (Breite =0) geben Sie ein @ in die Befehlszeile ein und drücken Sie dann die Eingabetaste.
• Wenn die Dynamische Bemaßung aktiv ist, wird die Höhe und Breite des Textfelds dynamisch angezeigt.
  Geben Sie die Höhe und Breite in die Felder der dynamischen Bemaßung ein. Drücken Sie die TAB-Taste, um zwischen den Feldern zu wechslen; drücken Sie die Eingabe Taste, um zu bestätigen.

Der Werkzeugkasten Text Formatierung öffnet sich rechts über dem Textblock.




4. (Option) Definieren Sie die Texteigenschaften.

5. Geben Sie einen Text ein.

6. Um den Befehl zu schließen, und den Werkzeugkasten Text Formatierung zu schließen, führen einen der folgenden Schritte aus:

• Klicken Sie auf die Schaltfläche OK.
• Drücken Sie STRG+EINGABETASTE.
• Klicken Sie außerhalb des MText Objektes.



Der Werkzeugkasten Text Formatierung und die Einstellungen

Knopf oder Einstellung	Name	Beschreibung
	Textstil	Legt den Textstil fest
	Text Font	Legt den Text Font fest
	Text Höhe	Legt die Texthöhe fest
	Fett	Erzeugt den Text fett
	Kursiv	Erzeugt den Text kursiv
	Unterstrich	Erzeugt einen unterstrichenen Text
	Überlinie	Erzeugt einen Text mit einer Überlinie
	Großschreibung	Wandelt den markierten Text in Großbuchstaben um
	Kleinschreibung	Wandelt den markierten Text in Kleinbuchstaben um
	Beschriftungen	Schaltet die Beschriftungs Eigenschaften
	Zeilenabstand	Legt den Zeilenabstand fest
	Spalten	Ordnet den Text in Spalten an
	Farbe	Legt die Farbe fest
	Neigungs Winkel	Legt den Neigungswinkel fest
	Breiten Faktor	Legt den Breitenfaktor fest
	Zeichenabstand	Legt den Zeichenabstand fest
	Zurück	Macht die letzte Aktion rückgängig
	Wiederherstellen	Stellt die vorher rückgängig gemachte Aktion wieder her
	Gestapelter Text	Erzeugt einen gestapelten Text
	Symbol	Fügt ein Sonderzeichen ein
	Feld	Fügt ein Variables Feld ein
	Ausrichtung	Legt die Text Ausrichtung fest
	Hintergrund Maske	Fügt einen farbigen Hintergrund ein
	Lineal	Schaltet die Anzeige des Lineals um
	OK	Schließt den Werkzeugkasten Text Formatierung und übernimmt die Änderungen
	Abbrechen	Schließt den Werkzeugkasten Text Formatierung ohne die Änderungen zu übernehmen

ANMERKUNG

Wenn der mehrzeilige Text Breiter ist als die Länge der Zeile, so erfolgt ein Zeilenumbruch. Setzen Sie die Breite auf 0, so erfolgt kein Zeilenumbruch.



Ausrichtung eines mehrzeiligen Textes

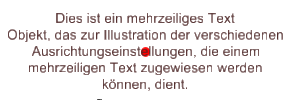

(Der rote Punkt zeigt den Einfügepunkt des mehrzeiligen Textobjektes an)

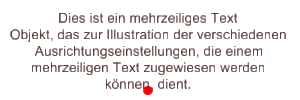

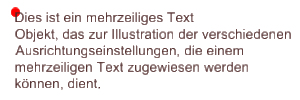

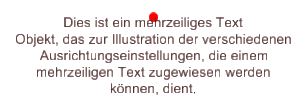

Oben links	Oben zentriert	Oben rechts

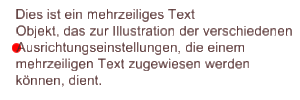

Mitte links	Mitte zentriert	Mitte rechts

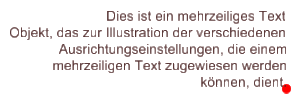

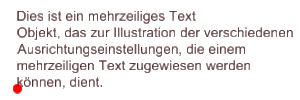

Unten links	Unten zentriert	Unten rechts



Einschließlich Sonderzeichen und Symbole

Um Sonderzeichen in ein Textobjekt einzufügen, können Sie Steuercodes und Unicode-Strings verwenden.

Wenn Sie einen Steuercode beim Schreiben eines Textes eingeben möchten, geben Sie zwei Prozentzeichen (%%) gefolgt vom Steuercode oder dem Sonderzeichen ein. Ein einzelnes Prozentzeichen erscheint als normales Textzeichen.



Textsonderzeichen

Steuercode	Unicode-String	Ergebnis
%%d	\U+00B0	Erzeugt das Symbol für Grad (º)
%%p	\U+00B1	Erzeugt das Symbol für Plus/Minus (±)
%%c	\U+2205	Erzeugt das Symbol für Durchmesser (Ø)



Symbole und Unicode Strings

Name	Symbol (*)	Unicode-String
Fast gleich		\U+2248
Winkel		\U+2220
Mittellinie		\U+2104
Delta		\U+0394
Elektrische Phase		\U+0278
Identität		\U+2261
Ungleich		\U+2260
Omega		\U+03A9
Quadrat	²	\U+00B2
Kubik	³	\U+00B3

(*) Wenn durch die Schriftart unterstützt.



Eine Hintergrund-Maske hinzufügen

1. Beim Erstellen oder Bearbeiten eines mehrzeiligen Text-Objektes, klicken Sie auf die Schaltfläche Hintergrund-Maske () auf dem Werkzeugkasten Text Formatierung.

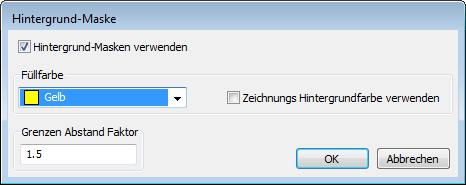

   Der Dialog Hintergrund-Maske wird angezeigt:

2. Markieren Sie die Option Hintergrund Masken verwenden.

3. Führen Sie einen der folgenden Schritte aus:

• Wählen Sie eine Farbe in der Füllfarbe Dropdown-Liste.
• Wählen Sie Farbe wählen... in der Füllfarbe Dropdown-Liste und wählen Sie dann eine Index-Farbe oder ein True Color im Dialog Wähle Farbe aus.
• Wählen Sie die Option Zeichnungs Hintergrundfarbe verwenden.

4. Definieren Sie den Grenzen Abstand Faktor, der den Rand um den Text für den Hintergrund definiert.
Der Wert basiert auf der Texthöhe und muss im Bereich von 1-5 sein. Bei einem Faktor von 1,0 wird die Hintergrund-Maske genau an das mehrzeilige Text-Objekt angepasst.

5. Klicken Sie auf OK, um die Hintergrund-Maske zu erstellen.
