Anmerkungs Skalierung

Befehle: OBJEKTMASS und MSTABLISTEBEARB

Anmerkungs Skalierungen werden verwendet, um den Skalierungsfaktor für Anmerkungs Objekte zu berechnen. Es definiert die Höhe von Anmerkungs Text Objekten oder die gesamte Skalierung von Anmerkungs Blöcken. Grundsätzlich lassen sich die Anmerkung Skalierung Anmerkungs Objekte im Model Bereich automatisch an die richtige Papier Bereich Skalierung anpassen.

Texte, MTexte, Bemaßungen, MFührungen: Die aktuelle Anmerkungs Skalierung wird bei der Erstellung eingestellt, wenn der aktuelle Stil auf Anmerkungs Skalierung benutzen eingestellt ist.
Schraffuren und Farbverläufe: Die aktuelle Anmerkungs Skalierung wird angewendet, wenn die Systemvariable HPANNOTATIVE auf EIN festgelegt ist.
Blöcke: Die aktuelle Anmerkung Skalierung definiert die Skalierung des Anmerkungs Blocks beim Einfügen.

Anmerkungs Objekte können mehrere Anmerkungs Skalierungen unterstützen. Wenn die Systemvariable SELECTIONPREVIEW aktiv ist oder wenn das Quad Cursor-Menü verwendet wird, wird neben dem hervorgehobenen Objekt ein Symbol angezeigt, das angibt, ob eine einzelne Anmerkungs Skalierung () oder eine mehrfach Anmerkungs Skalierung () für das Objekt gilt.

Hinzufügen oder Entfernen von Anmerkungs Skalierungen an Anmerkungs Objekte

Verwenden Sie das folgende Verfahren, um:

Überprüfen Sie welche Anmerkungs Skalierungen derzeit eingestellt sind.
Anmerkungs Skalierungen hinzufügen.
Anmerkungs Skalierungen entfernen.

Wählen Sie das/die Anmerkungs Objekt(e).
Wählen Sie in der Eigenschaften-Leiste das Feld Anmerkungs Maßstab.
Klicken Sie auf die Schaltfläche Durchsuchen () des Feldes Anmerkungs Maßstab.

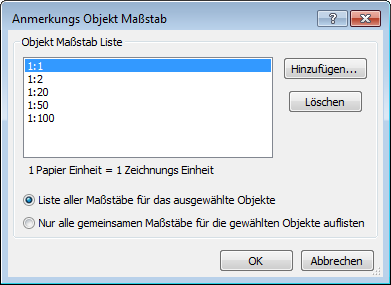

Der Dialog Anmerkungs Objekt Maßstab wird angezeigt.

(Option) Wenn mehrere Objekte ausgewählt wurden, wählen Sie aus, ob Sie alle Maßstäbe für die Auswahl oder nur die gemeinsamen Maßstäbe anzeigen wollen.
(Optional) Führen Sie einen der folgenden Schritte aus:
Wählen Sie einen oder mehrere Maßstäbe in der Liste und klicken Sie dann auf die Schaltfläche Löschen.
Der/die ausgewählte(n) Maßsta(ä)b(e) werden aus der Liste entfernt.
Klicken Sie auf die Schaltfläche Hinzufügen..., und wählen Sie dann einen oder mehrere Maßstäbe in der Liste aus. Klicken Sie auf die Schaltfläche OK.
Der/die ausgewählten Maßsta(ä)b(e) werden der Liste hinzugefügt.

Klicken Sie auf OK, um den Dialog Anmerkungs Objekt Maßstab zu schließen.
Die Änderungen werden auf den Auswahlsatz angewendet.

ANMERKUNG

Es sind nur Skalierungen verfügbar die in der Maßstab Liste der Zeichnung vorhanden sind. Verwenden Sie den Befehl MSTABLISTEBEARB zur Bearbeitung der Zeichnungsmaßstäbe.
