Arbeiten mit Unterlagen

Befehle: PDFANPASS, PDFANHANG, -PDFANHANG, PDFLAYER, PDFZUSCHNEID

PDF-Dateien können als Unterlage an eine Zeichnungsdatei angehängt werden. Ähnlich wie Raster-Bild-Dateien und externe Referenzen (XREFs) ist die PDF Unterlage kein Teil der Zeichnung, sie ist mit ihr verknüpft. In der Stammzeichnung wird der Pfad der Unterlage gespeichert. Sie können den Pfad bearbeiten, um sicherzustellen, dass die richtige PDF-Datei gefunden wird. Standardmäßig wird im Ordner der Stamm-Zeichnung zuerst gesucht. Wenn die PDF-Unterlage dort nicht gefunden wird, wird im gespeicherten Pfad gesucht. Wenn die PDF-Unterlage dort nicht gefunden wird, meldet BricsCAD eine 'fehlende oder ungültige Referenz' in der Zeichnung.

Mit dem Befehl PdfAnpass kann das Ausblendeverhalten, der Kontrast, und die Monochrom-Einstellungen einer PDF-Unterlage in der Befehlszeile eingestellt werden.

Die Befehle PDFANHANG und -PDFANHANG fügen eine PDF-Datei als Unterlage in die aktuelle Zeichnung ein.

Der Befehl PdfLayer -steuert die Anzeige von Layer in einer PDF Unterlage.

Der Befehl PdfZuschneid schneidet den Anzeigebereich der PDF ab. Sie können zwischen einer polygonalen oder einer rechteckigen Begrenzung wählen. Jede Instanz der gleichen PDF-Unterlage-Datei kann eine andere Grenze haben.

Die Systemvariable PDFOSNAP ermöglicht die Geometrie in PDF-Unterlagen zu fangen; wenn die Systemvariable eingeschaltet ist.

Die Systemvariable PDFNOTIFY steuert, ob Warnungen für fehlende oder geänderte PDF Unterlagen ausgegeben werden.

Die Systemvariable XNOTIFYTIME definiert die Häufigkeit der Überprüfung, ob geänderte extern referenzierte Ressourcen vorhanden sind: Xrefs, Bilder und PDF-Anhänge, wenn XREFNOTIFY, IMAGENOTIFY und/oder PDFNOTIFY eingeschaltet sind.

Eine PDF-Unterlage anhängen

1. Führen Sie einen der folgenden Schritte aus:
2. Klicken Sie auf die Schaltfläche PDF anhängen... () im Werkzeugkasten Einfügen.
3. Klicken Sie auf die Schaltfläche Neu() im Werkzeugkasten Details des Dialogs Zeichnungs Explorer - PDF Unterlagen.
4. Geben Sie PDFANHANG in die Befehlszeile ein, dann drücken Sie die Eingabetaste.

Der Dialog PDF Unterlage Datei wählen wird geöffnet.

2. Wählen Sie die Datei, dann doppelklicken Sie die Datei oder klicken Sie auf die Schaltfläche Öffnen im Dialog PDF Unterlage Datei wählen.
   Der Dialog PDF Unterlage anhängen wird geöffnet.

3. Für den Fall einer mehrseitigen PDF, klicken Sie den Pfeil nach unten im Name Feld, dann wählen Sie die Seite der PDF, die Sie laden wollen.
4. Klicken Sie die Options Schaltfläche Pfad, dann wählen Sie entweder:
5. Vollst. Pfad: Im vollständige Pfad wird gesucht, wenn die Zeichnung geladen wird. Wenn die Auflage dort nicht gefunden wird, wird im Ordner der Stammzeichnung gesucht. Wenn die Unterlagen-Datei auch dort nicht gefunden wird, wird am Einfüge-Punkt der PDF-Unterlage der Text "Fehlerhafte oder ungültige Referenz" angezeigt.
6. Relativ Pfad: Der relative Pfad, im Bezug auf den Ordner der Stammzeichnung, wird durchsucht, wenn die Zeichnung geladen wird. Wenn die Auflage dort nicht gefunden wird, wird der Ordner der Stammzeichnung durchsucht. Wenn die Unterlagen-Datei auch dort nicht gefunden wird, wird am Einfüge-Punkt der PDF-Unterlage der Text "Fehlerhafte oder ungültige Referenz" angezeigt.
7. Kein Pfad: Es wird nur im Ordner der Stammzeichnung gesucht, wenn die Zeichnung geladen wird. Wenn die Unterlage-Datei dort nicht gefunden wird, wird am Einfüge-Punkt der PDF-Unterlage der Text "Fehlerhafte oder ungültige Referenz" angezeigt.

5. Wählen Sie, ob Sie den Einfüge Punkt, die Skalierung und die Rotation am Bildschirm definieren wollen.
6. Klicken Sie auf die Schaltfläche OK.
   Der Dialog PDF Unterlage anhängen wird geschlossen.
7. Abhängig von den ausgewählten Einfüge-Optionen im vorhergehenden Schritt, werden Sie aufgefordert, den Einfüge Punkt, die Skalierung und/oder die Rotation festzulegen.

Eine PDF-Unterlage einfügen

Wenn Sie eine zweite Instanz einer PDF einfügen wollen, die bereits angehängt wurde oder eine weitere Seite einer solchen Unterlage, führen Sie einen der folgenden Schritte aus:

1. Wählen Sie Zeichnungs Explorer PDF Unterlagen... im Menü Werkzeuge.
   Der Dialog Zeichnungs-Explorer - PDF Unterlagen wird geöffnet.
2. Wählen Sie eine PDF-Unterlage.
3. Führen Sie einen der folgenden Schritte aus:
4. Rechtsklick und wählen Sie Einfügen im Kontext-Menü.
5. Wählen Sie Einfügen im Menü Bearbeiten im Dialog Zeichnungs-Explorer - PDF Unterlagen.

Der Dialog Zeichnungs-Explorer - PDF Unterlagen wird geschlossen.

4. Fahren Sie mit Schritt 3 bis 7 der vorherigen Vorgehensweise fort.

Die Anzeige einer PDF Unterlage steuern

1. Klicken Sie auf den Rahmen der PDF Unterlage.
   Der Rahmen der ausgewählten PDF wird hervorgehoben.
   Die Eigenschaften der Unterlage wird in der Eigenschaften Leiste angezeigt.
2. Unter Gemischt, klicken Sie Anzeigen der Unterlage in der Eigenschaftenleiste, dann wählen Sie Ja oder Nein.

Die Layer-Anzeige in einer PDF-Unterlage festlegen

1. Geben Sie PDFLayer in die Befehlszeile ein, dann drücken Sie die Eingabetaste.
   In der Befehlszeile wird angezeigt: Wählen Sie eine PDF-Unterlage.
2. Klicken Sie auf den Rahmen der PDF-Unterlage.
   Der Rahmen der ausgewählten PDF wird hervorgehoben.

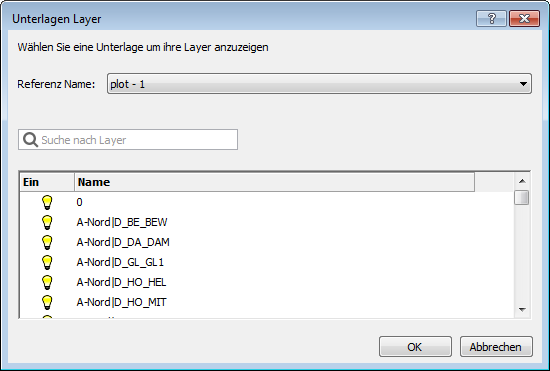

   Der Dialog Unterlagen Layer wird geöffnet.

Das Symbol in der Ein Spalte zeigt den aktuellen Status des Layers EIN () oder AUS () an.

3. Klicken Sie das Symbol in der Ein Spalte, um die Anzeige der Layer umzuschalten.
4. (Optional) Klicken Sie in das Feld Suche nach Layer, dann geben Sie einen Layer-Namen ein, um nach einem Layer zu suchen.
   Verwenden Sie Platzhalterzeichen (? oder *), um die Anzahl der Layer in der Liste zu begrenzen:

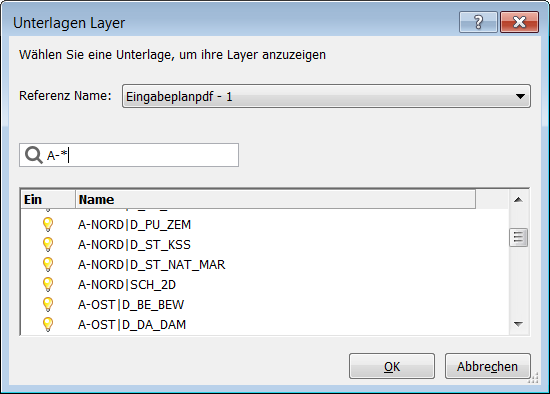

Nur Layer die mit "A-" anfangen.

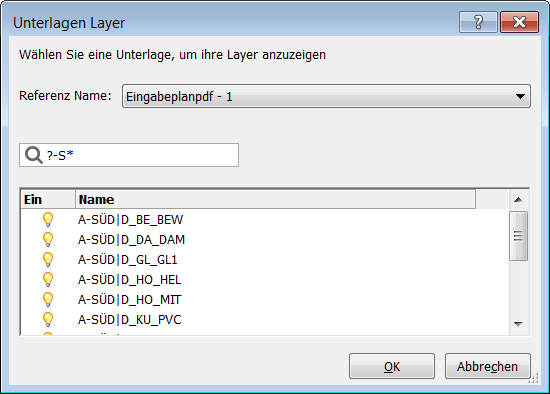

Layer, deren zweiter Buchstabe ein "-" ist und deren dritter Buchstabe ein "S" ist.

5. Führen Sie einen der folgenden Schritte aus:
6. Klicken Sie die Schaltfläche Referenz Name, um eine andere PDF Unterlage auszuwählen.
7. Klicken Sie auf die Schaltfläche OK, um zu stoppen.

PDF-Unterlage zuschneiden

1. Geben Sie pdfzuschneid in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
   In der Befehlszeile wird angezeigt: Wählen Sie eine PDF-Unterlage:
2. Klicken Sie auf den Rahmen der PDF-Unterlage.
   Der Rahmen der ausgewählten PDF wird hervorgehoben.
   In der Befehlszeile wird angezeigt: Geben Sie eine PDF-Abschneide-Option ein [Ein/Aus/Löschen/Neu]

3. Führen Sie einen der folgenden Schritte aus:
4. Wählen Sie Neue Grenze im Kontextmenü.
5. Drücken Sie die Eingabetaste, um die Standard-Befehls-Option Neu zu akzeptieren.

In der Befehlszeile wird angezeigt: Geben Sie den PDF-Abschneide Typ ein [Polygonal/Rechteckig]

4. Führen Sie einen der folgenden Schritte aus:
5. Drücken Sie die Eingabetaste, um die Standard-Befehls-Option Rechteckig zu akzeptieren, um eine rechteckige Zuschneide-Grenze festzulegen.
6. Geben Sie P ein, um eine polygonale Zuschneide-Grenze festzulegen.

5. Eine Zuschneide-Grenze festzulegen.
   Die definierten Punkte müssen innerhalb des Rahmens der PDF-Unterlage liegen. Wenn Sie außerhalb der PDF Unterlage klicken, wird der Punkt auf dem Rahmen PDF-Unterlage- platziert.

Die Anzeige des zugeschnittenen Teils einer PDF-Unterlage umschalten

1. Klicken Sie auf den Rahmen einer PDF Unterlage.
   Der Rahmen der ausgewählten PDF wird hervorgehoben.
   Die Eigenschaften der Unterlage werden in der Eigenschaften Leiste angezeigt.
2. Unter Gemischt, klicken Sie auf Abgeschnitten anzeigen in der Eigenschaftenleiste, dann wählen Sie Ja oder Nein.

Eine Zuschneide-Grenze löschen

1. Geben Sie pdfzuschneid in die Befehlszeile ein, drücken Sie dann die Eingabetaste.
   In der Befehlszeile wird angezeigt: Wählen Sie eine PDF-Unterlage:
2. Klicken Sie auf den Rahmen der PDF-Unterlage.
   Der Rahmen der ausgewählten PDF wird hervorgehoben.
   In der Befehlszeile wird angezeigt: Geben Sie eine PDF-Abschneide-Option ein [Ein/Aus/Löschen/Neu]

3. Führen Sie einen der folgenden Schritte aus:
4. Wählen Sie Umgrenzung löschen im Kontextmenü.
5. Geben Sie L in der Befehlszeile ein, dann drücken Sie die Eingabetaste.

Die Zuschneide-Grenze wird gelöscht und die komplette PDF-Unterlage wird wieder angezeigt.

Anpassen der Anzeigeeinstellungen einer PDF-Unterlage

Der Befehl PDFANPASS erlaubt es, die Einstellungen Fade, Monochrom und Kontrast einer PDF-Unterlage in der Befehlszeile festzulegen.

Wählen Sie die PDF-Unterlage, und passen Sie die Anzeigeeinstellungen unter Unterlegen anpassen der Eigenschaften-Leiste an:
