3dVergleich (3dcompare)

Platinum

 Führt einen geometrischen Vergleich zwischen Volumenkörpern und Flächen in 2 Zeichnungsdateien durch. Das Ergebnis wird in einer neuen Zeichnung dargestellt und im Mechanical Browser Panel gemeldet.

Zugriff auf den Befehl über

Befehlszeile: 3dvergleich

Werkzeugkasten: 3D Vergleich |
Multifunktionsleiste: Werkzeuge | Vergleiche 3D |

: 3dvergleich

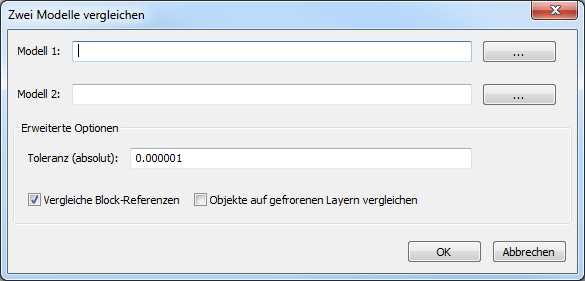

Ein Dialog wird angezeigt:

Führen Sie folgendes aus:

• Klicken Sie auf die Schaltfläche Durchsuchen () der Felder Modell 1 und Modell 2 und wählen Sie die beiden Modelle aus, die Sie vergleichen möchten.

• Legen Sie die Optionen fest.

• Klicken Sie auf OK.

Die ausgewählten Dateien werden an eine neue Zeichnung angehängt. Der Datei Name ist: Vergleich_

Ein Layout mit dem Namen Vergleich, in dem zwei Ansichtsfenster existieren, eines für jedes der beiden Modelle, wird angelegt.

Unterschiede zwischen den Modellen werden im Mechanical Browser Panel gemeldet.

Der Wert der 3DCOMPAREMODE Systemvariable steuert die Anzeige in den Ansichtsfenstern des Layouts Vergleich.

Die Werkzeuge im Multifunktions Panel auf der Registerkarte Werkzeuge Vergleich 3D können zwischen den verschiedenen Ansichtsmodi wechseln.

Symbol	Beschreibung	Beschreibung
	Linkes Ansichtsfenster	Zeigt die Unterschiede im linken Ansichtsfenster des Vergleich Layouts an.
	Rechtes Ansichtsfenster	Zeigt die Unterschiede im rechten Ansichtsfenster des Vergleich Layouts an.
	Einzeln	Zeigt die Unterschiede im Model Bereich an. Wenn Sie auf diese Option umschalten, werden die beiden Layout Ansichtsfenster Darstellungsoptionen deaktiviert.

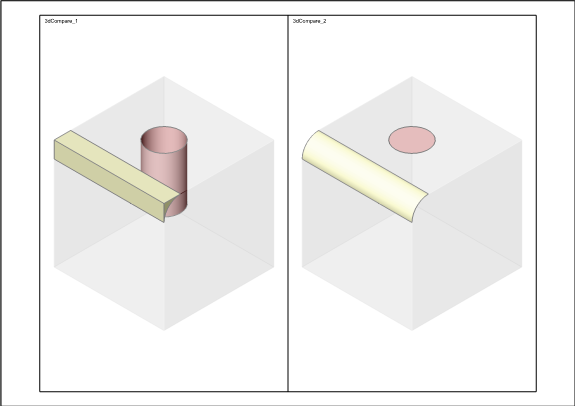

Im Bild oben werden die Unterschiede in beiden Layout Ansichtsfenster angezeigt.

Befehls Optionen

Option	Beschreibung
Toleranz	Schwellenwert für den Geometrie Vergleich.
Vergleiche Block-Referenzen	Definiert, ob der Inhalt von Blöcken verglichen werden soll. 3DVERGLEICH kann mit Blockstrukturen beliebiger Tiefe arbeiten, die Volumenkörper in seinen Knoten enthalten können. Baugruppen, die auf einer Blockstruktur basieren, sowie regelmäßige Blöcke und Einfügungen können ebenso analysiert werden.
Objekte auf gefrorenen Layern vergleichen	Definiert, ob Objekte auf gefrorenen Layern verglichen werden sollen.





Ähnliche Befehle

BmBrowser - schaltet die Sichtbarkeit des Mechanical Browser um.

DwgVergleich - vergleicht eine ausgewählte Zeichnung mit der aktuellen Zeichnung während einer Vergleichssitzung.
