Abstand (dist)

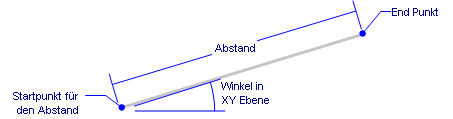

Misst den Abstand und den Winkel zwischen zwei Punkten.

Zugriff auf den Befehl über

Befehlszeile: abstand

Transparent: 'abstand

Alias: ab

Menü:  Werkzeuge | Abfrage | Abstand

Werkzeugkasten: Abfrage |

: abstand

Aufforderung in der Befehlszeile:

Startpunkt für den Abstand: Wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.

Endpunkt: Wählen Sie einen weiteren Punkt, oder geben Sie die Koordinaten ein.

Anzeigebeispiel:

Abstand = 4.3167, Winkel in XY-Ebene = 220, Winkel von XY-Ebene = 0

Delta X = -3.3302, Delta Y = -2.7466, Delta Z = 0.0000

ANMERKUNG

Wenn DRAGSNAP = EIN ist und die Dynamische Bemaßungen aktiviert ist, wird die Distanz im dynamischen Eingabefeld angezeigt, wenn sich die Maus über dem zweiten Punkt befindet und ein entsprechender Objekt Fang benutzt wird. _____________________________________________________________

Befehls Optionen

Option	Beschreibung __________________________________________
Startpunkt für den Abstand	Spezifiziert den ersten Punkt, von dem aus die Messung erfolgt _____________________________________________________________
Zweiten Punkt eingeben	Spezifiziere den Endpunkt: _____________________________________________________________
Mehrere Punkte	Ermöglicht die Messung des Gesamtabstands zwischen mehreren Punkten. Sie werden aufgefordert: Nächsten Punkt eingeben oder [Kreisbogen/Länge/Rückgängig/Gesamt] <Gesamt>: Wählen Sie eine Option: Kreisbogen: Ermöglicht die Angabe eines Bogens. Fordert Sie auf: Endpunkt des Bogens eingeben oder [Winkel/mittelpunkt (ZE)/RIchtung/Linie/RAdius/Zweiter punkt/Rückgängig]: Geben Sie einen Punkt ein oder wählen Sie eine Option. Fordert Sie auf: Endpunkt des Bogens eingeben oder [Winkel/mittelpunkt (ZE)/RIchtung/Linie/RAdius/Zweiter punkt/Rückgängig]: Fahren Sie mit der Angabe von Bögen fort oder wählen Sie die Option Linie. Länge: Ermöglicht das Hinzufügen einer Entfernung. Sie werden aufgefordert: Abstand für Segment: Geben Sie einen Wert ein. Rückgängig: Entfernt den letzten Punkt. Gesamt: Gibt die Gesamtlänge in der Befehlszeile aus und schließt den Befehl ab. _____________________________________________________________



Ähnliche Befehle

Fläche - berechnet die Fläche, den Umfang und den Durchmesser von Objekten.

Id - listet die x,y,z-Koordinaten eines gewählten Punktes auf.

Liste - listet die Fläche und weitere Parameter von Objekten in der Befehlszeile auf.

MassEig - listet die Eigenschaften von Volumenkörper Modellen und Regionen auf.

Eigenschaften - listet die Fläche und weitere Parameter von Objekten in einer Palette auf.
