AnsSchnittStil (viewsectionstyle)

Ermöglicht es, das visuelle Format von Schnitt Ansichten und Schnittlinien anzugeben.

Zugriff auf den Befehl über

Befehlszeile: ansschnittstil

Menü: Ansicht | Zeichnungs Ansichten | Schnitt Stil

Werkzeugkasten: Zeichnungs Ansichten |

Multifunktionsleiste: Model | Ansichten |

: ansschnittstil

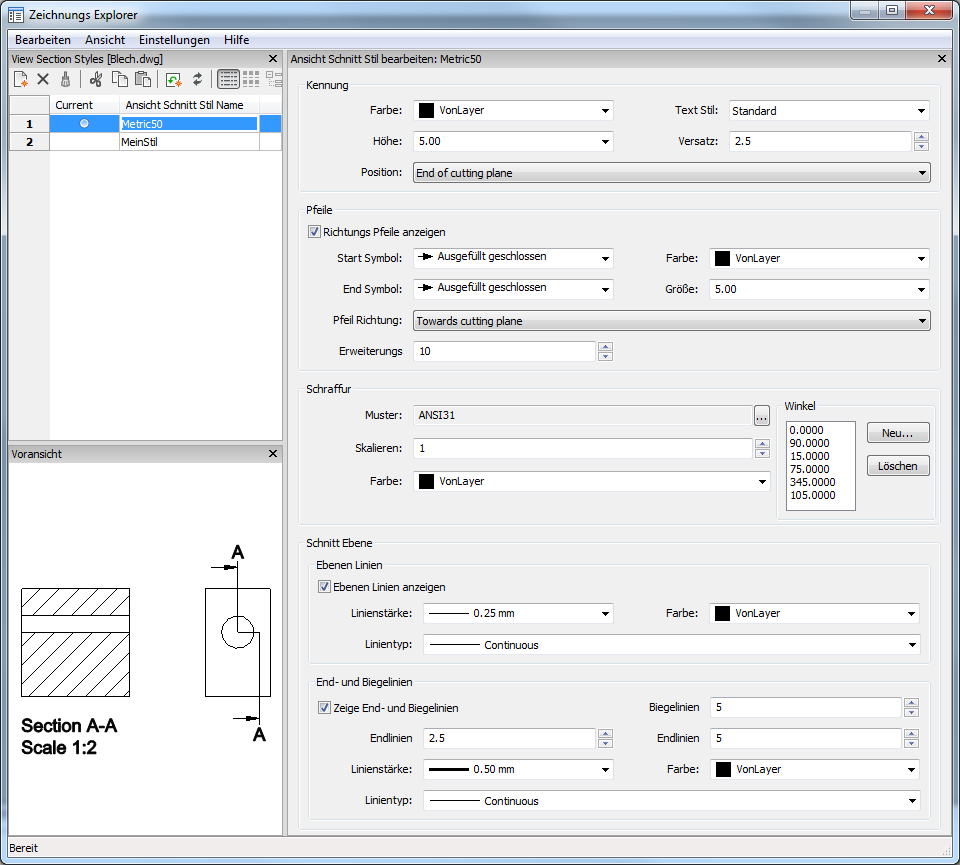

Zeigt den Ansichts Schnitt Stile Abschnitt im Zeichnungs Explorer an:

Befehls Optionen

Option	Beschreibung
Neu	Erstellt einen neuen Ansicht Schnitt Stil als eine Kopie des aktuell ausgewählten Stils.
	1. Kennung 2. Pfeile 3. Erlaubt Erweiterungs Linien 4. Schnitt Ebenen Linien 5. Schnitt Ebenen Biegelinien 6. Schraffur

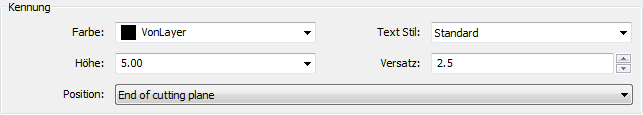

Kennung	Legt die Eigenschaften des Schnitt Bezeichners fest:

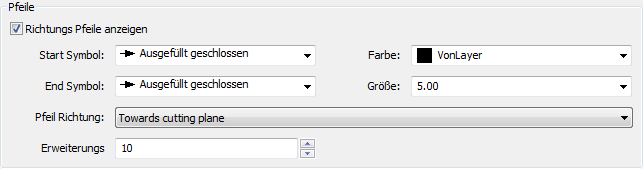

Pfeile	Legt die Eigenschaften der Schnitt Pfeile fest:

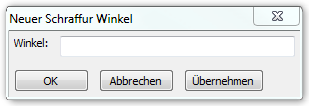

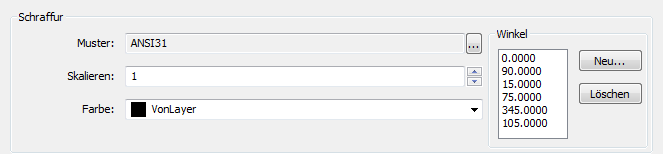

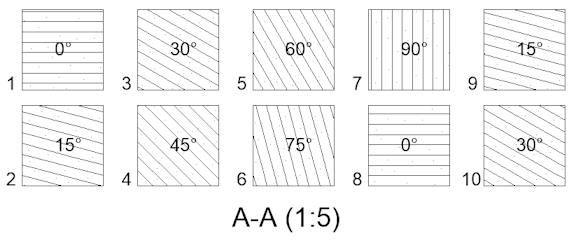

Schraffur	Legt die Eigenschaften der Schnitt Schraffur fest: Der erste Winkel in der Liste wird dem ersten Volumenkörper im Modell zugewiesen, der zweiten Winkel dem zweiten Volumenkörper, der dritte Winkel dem dritten Volumenkörper, usw.. Im Dialog oben sind sieben Winkeln definiert, in einem Modell mit 10 Volumenkörpern, werden die Schraffur Winkel, wie im Schnitt unten dargestellt, zugewiesen. Da nur 7 Winkel definiert sind, wird der erste Winkel auf den Volumenkörper Nr. 8, der zweite Winkel für 9 etc. angewendet.   Um einen neuen Schraffurwinkel hinzuzufügen, klicken Sie auf Neu.... Ein Dialog wird angezeigt: Geben Sie einen Wert im Feld Winkel ein. Führen Sie einen der folgenden Schritte aus: Klicken Sie auf OK , um den Winkel hinzuzufügen und den Dialog zu schließen. Klicken Sie auf die Schaltfläche Übernehmen, um den Winkel hinzuzufügen und den Dialog für weitere Winkel Eingaben geöffnet zu lassen. Klicken Sie auf die Schaltfläche Abbrechen, um den Dialog zu schließen, ohne einen Winkel hinzuzufügen. Um einen Winkel zu entfernen, wählen Sie den Winkel in der Liste, und klicken Sie dann die Schaltfläche Löschen.

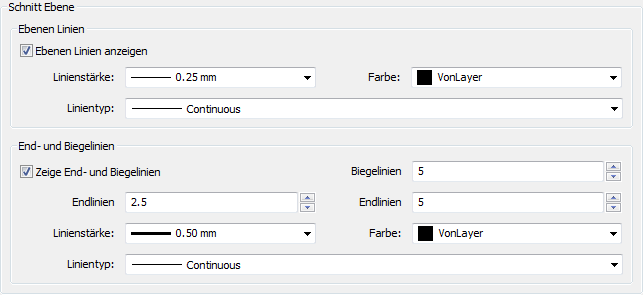

Schnitt Ebenen	Legt die Eigenschaften des Schnitt-Ebene Anzeiger fest:

Ähnliche Befehle

GrundAns - erzeugt assoziative orthographische und isometrische Standard Ansichten eines 3D-Volumenmodells in einem Papier Bereich Layout.

AnsDetail - erstellt eine Detail Ansicht einer generierten Ansicht in einem größeren Maßstab.

AnsDetailStil - erlaubt es, das visuelle Format von Detailansichten und Detailsymbolen zu definieren.

AnsSchnitt - erzeugt einen Querschnitt auf der Basis einer Standard-Zeichnungsansicht, die mit dem Befehl GRUNDANS in einem Papierbereich Layout erzeugt wurde.
