BemBruch (dimbreak)

Unterbricht Bemaßungen, Erweiterungs Linien und Führungslinien an Stellen, wo sie andere Objekte kreuzen.

Zugriff auf den Befehl über

Befehlszeile: bembruch

Menü: Bemaßung brechen

Werkzeugkasten: Bemaßungen |

: bembruch

Aufforderung in der Befehlszeile:

Wähle Bemaßung, um einen Bruch hinzufügen/entfernen oder [Mehrerebem]: Wählen Sie ein Bemaßungselement.

Wähle Objekt, um die Bemaßung zu brechen oder[Autobruch/Manuell/Entfernebruch]: Wählen Sie ein Objekt.

Wähle Objekt, um die Bemaßung zu brechen: Wählen Sie ein Objekt oder drücken Sie die Eingabetaste.

Die Maßlinie und die Maßhilfslinien der ausgewählten Bemaßung werden am ausgewählten Objekt oder an den ausgewählten Objekten unterbrochen. Die Größe der Lücke wird durch die Eigenschaft Bemaßungs Bruch Größe des aktuellen Bemaßungsstils definiert.

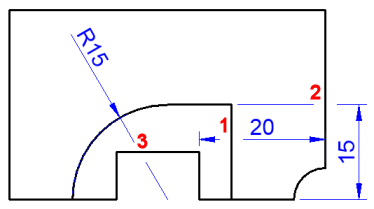

1. Bemaßungs Unterbrechung an der Maßlinie

1. Bemaßungs Unterbrechung an der Maßhilfslinie

1. Bemaßungs Unterbrechung an einem Führungsobjekt

Befehls Optionen

Option	Beschreibung
Mehrerebem	Ermöglicht die Auswahl mehrerer Bemaßungs Objekte. Sie werden aufgefordert: Wähle Bemaßungen, um Unterbrechungen hinzuzufügen/zu entfernen: Wählen Sie ein Bemaßungs Objekt. Objekte im Satz: 1 Wähle Bemaßungen, um Unterbrechungen hinzuzufügen/zu entfernen: Wählen Sie weitere Bemaßungs Objekte und drücken Sie dann die Eingabetaste, um die Auswahl der Objekte zu beginnen, die die gewählten Bemaßungen unterbrechen sollen.
Autobruch	Die ausgewählten Bemaßung(en) werden an allen Schnittpunkten mit anderen Objekten unterbrochen.
Manuell	Erlaubt es, die Bemaßungs-Unterbrechungen manuell zu definieren. Sie werden aufgefordert, zwei Punkte anzugeben.
Entfernen	Entfernt alle Unterbrechungen aus der/den ausgewählten Bemaßung(en).

Ähnliche Befehle

Bruch - entfernt einen Teil eines Objektes.
