DatenExtrakt (dataextraction)

Exportiert Objekt-Eigenschaften, Blockattributen und Zeichnungs Informationen in eine externe Datei.

Zugriff auf den Befehl über

Befehlszeile: datenextrakt

Menü Werkzeuge | Daten Extraktion

: datenextrakt

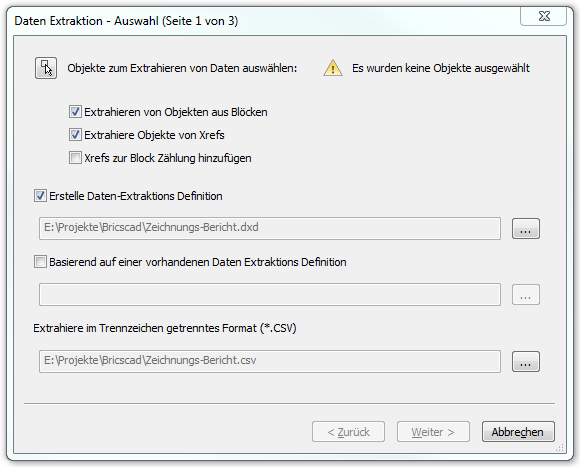

Ein Dialog wird angezeigt:

Befehls Optionen

Option	Beschreibung
Objekte zum Extrahieren von Daten auswählen:	Klicken Sie auf die Schaltfläche auswählen (). Das Dialogfeld wird vorübergehend geschlossen, um Ihnen die Möglichkeit zu geben, Objekte in der Zeichnung auszuwählen. Drücken Sie die EINGABETASTE oder Rechtsklick, um die Auswahl von Objekten zu beenden. wird ersetzt durch "xxx Objekte ausgewählt"
Extrahieren von Objekten aus Blöcken	Objekte in ausgewählten Blöcken aufnehmen.
Extrahiere Objekte von Xrefs	Objekte in ausgewählten Xrefs aufnehmen.
Xrefs zur Block Zählung hinzufügen	Zählen ausgewählter Xrefs als Blöcke.
Erstelle Daten-Extraktions Definition	Erstellt eine neue Daten Extraktions Definitions Datei (*.dxd). Aktivieren Sie die Option und klicken Sie dann auf die Schaltfläche Durchsuchen (). Ein Dateidialog wird angezeigt. Wählen Sie einen Ordner. Geben Sie einen Namen in das Feld Dateiname ein, und klicken Sie dann die Schaltfläche Speichern. Der Dateidialog wird geschlossen.
Basierend auf einer vorhandenen Daten Extraktions Definition	Verwendet eine vorhandene Daten Extraktions Definitions Datei als Vorlage für die neue Datei; ansonsten wird die neue .dxd Datei komplett neu erstellt. Aktivieren Sie die Option und klicken Sie dann auf die Schaltfläche Durchsuchen (). Ein Dateidialog wird angezeigt. Wählen Sie eine .dxd-Datei und drücken Sie anschließend auf die Schaltfläche Öffnen. Der Dateidialog schließt.
Extrahiere im Trennzeichen getrenntes Format (*.CSV)	Definiert die Exportdatei. Klicken Sie auf die Schaltfläche Durchsuchen (). Es wird ein Datei Dialog angezeigt. Geben Sie im Feld Dateiname einen Namen ein oder wählen Sie eine vorhandene *.CSV-Datei, die dann überschrieben wird, aus. Klicken Sie auf die Schaltfläche Speichern.

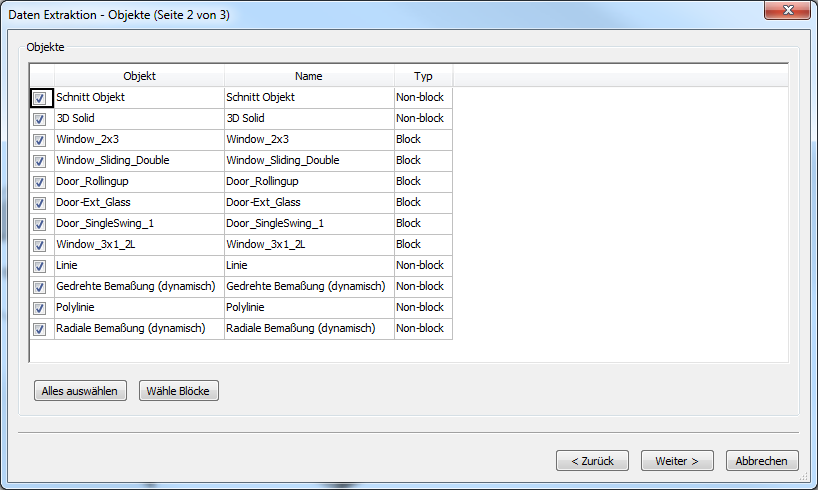

Weiter	Der Schaltfläche Weiter ist solange deaktiviert, bis die Extraktion Datendefinition (.dxd) und .CSV Dateien korrekt definiert sind. Wechselt in den Dialog Daten Extraktion - Objekte:
	Zeigt an, ob ein Element ausgewählt ist () oder nicht (). Wählen Sie ein Element und klicken Sie dann auf das Kontrollkästchen, um das Element aus- oder abzuwählen. Mehrere Elemente auswählen: Wählen Sie ein Element, drücken und halten Sie die UMSCHALTTASTE und klicken Sie auf ein anderes Element, um eine Reihe von Elementen auszuwählen. Drücken und halten Sie die STRG-Taste, um mehrere Objekte auszuwählen. Klicken Sie erneut, während die STRG-Taste gedrückt ist, um die Markierung aufzuheben. Klicken Sie auf das Kontrollkästchen, um dies für die Auswahl zu aktivieren oder zu deaktivieren. Klicken Sie in die leere Spaltenüberschrift, um die Liste zu sortieren. Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Objekt	Zeigt eine Liste der Objekttypen und Blöcke in der Auswahl entsprechend den Optionen, die im Dialog Daten-Extraktion eingestellt sind. Klicken Sie auf die Spaltenüberschrift Objekt, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Name	Zeigt eine Liste der Objekt- und Blocknamen an. Klicken Sie auf die Spaltenüberschrift Name, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Typ	Zeigt den Typ des gewählten Objektes an: Kein-Block, Block oder Block mit Attributen. Klicken Sie auf die Spaltenüberschrift Typ, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Zurück	Wechselt zurück in den Dialog Daten Extraktion - Auswahl.

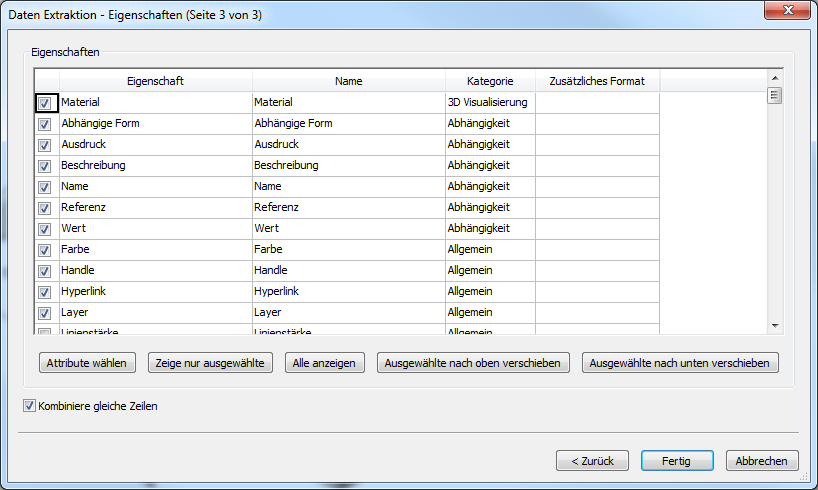

Weiter	Weiter zum Dialog Daten Extraktion - Eigenschaften.
	Zeigt an, ob ein Element ausgewählt ist () oder nicht (). Wählen Sie ein Element und klicken Sie dann auf das Kontrollkästchen, um das Element aus- oder abzuwählen. Mehrere Elemente auswählen: Wählen Sie ein Element, drücken und halten Sie die UMSCHALTTASTE und klicken Sie auf ein anderes Element, um eine Reihe von Elementen auszuwählen. Drücken und halten Sie die STRG-Taste, um mehrere Objekte auszuwählen. Klicken Sie erneut, während die STRG-Taste gedrückt ist, um die Markierung aufzuheben. Klicken Sie auf das Kontrollkästchen, um dies für die Auswahl zu aktivieren oder zu deaktivieren. Klicken Sie in die leere Spaltenüberschrift, um die Liste zu sortieren. Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Eigenschaft	Zeigt eine Liste aller Eigenschaften der ausgewählten Objekte. Klicken Sie auf die Spaltenüberschrift Eigenschaft, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Name	Zeigt eine Liste aller Namen der ausgewählten Objekte. Klicken Sie auf die Spaltenüberschrift Name, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.
Kategorie	Zeigt eine Liste aller Kategorien der ausgewählten Objekte. Klicken Sie auf die Spaltenüberschrift Kategorie, um die Liste zu sortieren; Klicken Sie erneut, um in umgekehrter Reihenfolge zu sortieren.

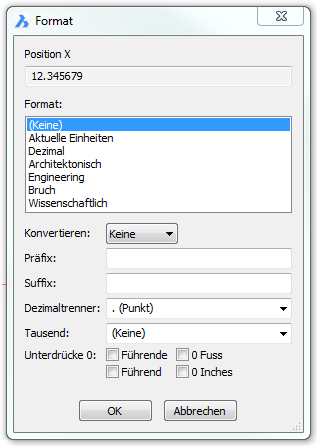

Zusätzliches Format	Definiert das Anzeigeformat des Elements in der Exportdatei. Wählen Sie ein oder mehrere Elemente, klicken Sie dann auf das Feld Zusätzliches Format eines Elements. Der Dialog Format wird angezeigt: Das Layout des Dialogs hängt von den ausgewählten Elementen ab. Der Dialog verhält sich wie der Format Bereich des Dialog Feld.
Zurück	Wechselt zurück in den Dialog Daten Extraktion - Objekte.
Fertig	Extrahiert die Daten und speichert sie in der *.CSV Datei.

Ähnliche Befehle

AttDef - definiert Attribute über ein Dialogfenster.

-AttDef - bestimmt Attribute über die Befehlszeile.

AttZeig - schaltet die Anzeige der Attributtexte.

AttEdit - bearbeitet Attributwerte und Attributeigenschaften.

-AttExt - extrahiert Attribute einer Zeichnung in eine Datendatei über die Befehlszeile.

AttRedef - definiert einen vorhandenen Block neu und aktualisiert die assoziierten Attribute.

AttSync - synchronisiert Attributdefinitionen in allen Blockreferenzen einer bestimmten Blockdefinition.

BattMan - verwaltet die Attribute einer Block Definition.

Block und -Block - erzeugt Blöcke aus Attributdefinitionen und Objekten.

EAttEdit - ändert die Werte und die meisten Eigenschaften von Attributen.

Ursprung - löst Attribute in ihre Definitionen auf.

Einfüge - fügt Blöcke ein und fordert Sie auf, Attributwerte über einen Dialog einzugeben.

-Einfüge - fügt Blöcke ein und fordert Sie auf, Attributwerte über die Befehlszeile einzugeben.

Eigenschaften - ändert Attributwerte und Eigenschaften.

RefBearb - ändert Blöcke und Attribute in der Zeichnung.
