DdVPoint (ddvpoint)

Setzt einen 3D-Ansichtspunkt oder einen planare Ansicht über ein Dialogfenster (kurz für "Dynamic Dialog View Point").

Zugriff auf den Befehl über

Befehlszeile: ddvpoint

Alias: ddapunkt

Menü: Ansicht | Ansichtspunkte einstellen ...

Werkzeugkasten: Ansicht |

: ddvpoint

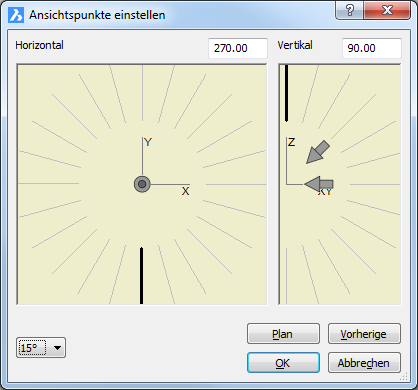

Ein Dialog wird angezeigt:

Wählen Sie einen Ansichtswinkel und klicken Sie dann auf X.

Befehls Optionen

Option	Beschreibung
Vertikal	Definiert den vertikalen Winkel von der XY-Ebene. Klicken Sie auf einen voreingestellten Winkel oder geben Sie einen Wert im Feld Vertikal ein. Klicken Sie in den inneren Halbkreis. Blickrichtung ist horizontal. Blickrichtung ist 45° nach unten. Diese Option ist nicht verfügbar, wenn die Voreingestellte Winkel Genauigkeit = 45° ist. Blickrichtung ist 45° nach oben. Diese Option ist nicht verfügbar, wenn die Voreingestellte Winkel Genauigkeit = 45° ist. Blickrichtung ist 45° nach unten, mit Ausnahme der 0°, 90°, 180° und 270° Horizontalwinkel, die die orthografischen Ansichten erzeugen: Vorn, Hinten, Links und Rechts. Zunächst wählen Sie den horizontalen Pfeil, und klicken dann den Pfeil 45° nach unten. Blickrichtung ist 45° nach unten, mit Ausnahme der 0°, 90°, 180° und 270° Horizontalwinkel, die die orthografischen Ansichten erzeugen: Vorn, Hinten, Links und Rechts. Zunächst wählen Sie den horizontalen Pfeil, und klicken dann den Pfeil 45° nach oben.
Horizontal	Definiert den horizontalen Winkel ausgehend von der X-Achse. Klicken Sie auf einen voreingestellten Winkel oder geben Sie einen Wert im Feld Horizontal ein. Klicken Sie auf 0°, 45°, 90°, 135°, 180°, 225°, 270° oder 315° im inneren Kreis. Die Form des Pfeils zeigt an, ob die Ansicht horizontal ist () oder in einem Winkel ().
Winkel Voreinstellung	Setzt die Markierungen auf 5, 15, oder 45 Grad; die Voreinstellung = 45.
Drsicht	Kehrt vom 3D-Ansichtspunkt zur 2D-Draufsicht zurück.
Vorher	Kehrt zum vorherigen Ansichtspunkt zurück.
OK	Setzt den Ansichtspunkt und beendet das Dialogfenster.
