ExportLayout (exportlayout)

Exportiert alle sichtbaren Objekte aus dem aktuellen Layout in den Model Bereich einer neuen Zeichnung.

Der Befehl kann nur in einem Layout verwendet werden.

Zugriff auf den Befehl über

Befehlszeile: exportlayout

: exportlayout

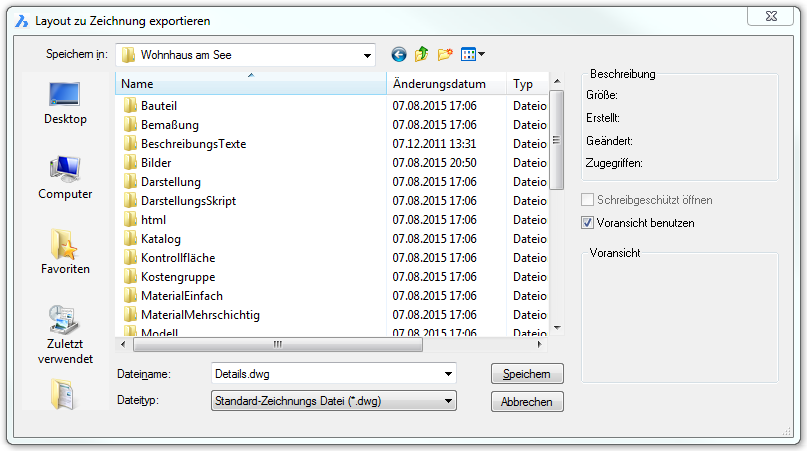

Ein Datei Dialog wird angezeigt:

Geben Sie einen Namen in das Feld Dateiname ein, und drücken Sie dann die Speichern Schaltfläche.

Ansichtsfenster werden in Polylinien umgewandelt.

Objekte werden durch die Ansichtsfenster-Grenze abgeschnitten.

Ähnliche Befehle

Export - exportiert eine Zeichnung in einer Vielzahl von Vektor- und Rasterformaten.

WBlock - schreibt Blöcke und andere Zeichnungs Teile über einen Dialog in Dateien auf der Festplatte.

-WBlock - schreibt Blöcke und andere Zeichnungs Teile über einen Dialog in Dateien auf der Festplatte.
