GrundAns (viewbase)

Pro, Platinum Pro, Platinum Pro, Platinum

Erzeugt assoziative orthographische und isometrische Standard Ansichten eines 3D-Volumenmodells in einem Papier Bereich Layout.

Zugriff auf den Befehl über

Befehlszeile: grundans

Menü: Ansicht | Zeichnungs Ansichten

Werkzeugkasten: Ansicht | Zeichnungs Ansichten |

Multifunktionsleiste: Model | Ansichten |

: grundans

Aufforderung in der Befehlszeile:

Objekte wählen oder [Gesamt/Voreinstellungen]

Neuen oder bestehenden Layout Namen eingeben, um ihn aktuell zu setzen

Wähle Position für Basisansicht [Skalierung/Tangentenkanten/Ausrichtung/Projektion/Isometrisch/Wählen]

Position für projizierte Ansicht wählen [Fertig]

NOTE	The GENERATEASSOCVIEWS system variable controls whether VIEWBASE produces 2D views which are persistently associated with the source 3D model. Geometrie Typ wählen [2D/3D]:

Befehls Optionen

Option	Beschreibung
Voreinstellungen	Ermöglicht eine Voreinstellung auszuwählen, die die Anzahl der generierten Zeichnungs Ansichten und deren Platzierung im Layout definiert. Die gewählte Einstellung wird durch die Systemvariable DRAWINGVIEWPRESET gespeichert. Ein Dialog wird angezeigt: Klicken Sie auf die Schaltfläche Voreinstellung, um eine Voreinstellung auszuwählen. Die Optionen sind: Keine Architektur Ansichten: Generiert die Ansichten Vorn, Rechts, Hinten, Links (Ansichten) und Oben (Plan) und 3 Schnitt Ansichten: zwei horizontale Schnitte (Pläne) und 1 Vertikal Schnitt. Mechanical Ansichten: Erzeugt drei Standardansichten: Vorne, Oben und Links (erste Winkelprojektion) oder Rechts (dritte Winkelprojektion). Das Layout wird durch den Projektions Typ gesteuert: Der aktuelle Projektionstyp wird durch die Systemvariable PROJECTIONTYPE gespeichert. Klicken Sie auf die Option Ansichts Maßstab, und wählen dann einen Maßstab aus. Die verfügbaren Maßstäbe werden mit dem Befehl MSTABLISTEBEARB bearbeitet.
Skalieren	Legt die Skalierungseigenschaft der Papierbereich Ansichtsfenster für die verschiedenen Ansichten fest. Sie werden aufgefordert: Ansichts Skalierung anpassen [4/9/5/10/Standard/Benutzerdefiniert] Wählen Sie eine Option: 4 ansichten einpassen: Die Skalierung wird angepasst, um vier orthogonale Ansichten einzupassen: Vorn (*), Oben, Links, Rechts. 9 ansichten einpassen: Die Skalierung wird eingestellt, um 5 orthogonale Ansichten und 4 isometrische Ansichten einzupassen. 5 ansichten einpassen: Die Skalierung wird angepasst, um vier orthogonalen Ansichten einzupassen: Vorn (*), Oben, Links, Rechts, Hinten. 10 ansichten einpassen: Die Skalierung wird eingestellt, um 6 orthogonale Ansichten und 4 isometrische Ansichten einzupassen. Standard Skalierung: Zeigt die Maßstab Liste wie vom Befehl MSTABLISTEBEARB definiert. Wählen Sie einen Maßstab in der Liste. Benutzerdefiniert: Fordert Sie auf, in der Befehlszeile eine Skalierung einzugeben. (*) Die Vorderansicht (Basisansicht) wird von der Option Orientierung definiert.
Tangenten Kanten	Legt fest, ob Tangentenkanten zwischen tangentialen Flächen angezeigt werden oder nicht. Sie werden aufgefordert: Aktiviere Tangenten Kanten für Basis Ansichten? [Ja/Nein] NEIN:      Ja:   Tangentiale Kanten werden in isometrischen Ansichten immer angezeigt:
Ausrichtung	Definiert die Hauptansicht. Dreht das 3D-Modell, so dass die Hauptansicht auf die vertikale Projektionsebene (V.P.) projiziert wird. Sie werden aufgefordert: Ausrichtung wählen [Vorne/Hinten/Links/Rechts/Oben/Unten/Aktuell] Wählen Sie die Basisansicht.

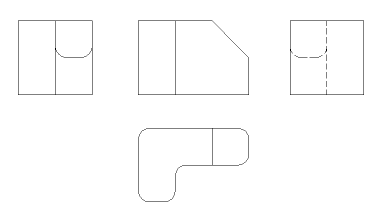

Projektions Typ	Definiert das Layout der Ansichten. Sie werden aufgefordert: Art der Projektion wählen [Erste/Dritte] Ersten Winkel oder europäische Projektion: Dritter Winkel oder amerikanische Projektion: Der Standard-Projektion hängt vom Wert der Systemvariablen MEASUREMENT ab: 0 (Imperial): Dritter Winkel Projektion. 1 (Metrisch): Erster Winkel Projektion.
Isometrische Geometrie	Legt den Stil für die isometrischen Ansichten fest: Gerenderte 3D-Ansichten oder 2D-Zeichnung. Sie werden aufgefordert: Erstellen isometrische Ansichten als [2D/3D] 2D: Die isometrischen Ansichten sind 2D-Zeichnungen. 3D: Die isometrischen Ansichten sind 3D Volumenkörper. Die Ansichtsfenster verwenden den Konzeptionellen visuellen Stil. Optional können Sie einen anderen visuellen Stil für das Ansichtsfenster in der Eigenschaften Leiste wählen.
Wählen	Ermöglicht es, zusätzliche Objekte auszuwählen, die aufgenommen oder entfernt werden. Sie werden aufgefordert: Zum Satz hinzuzufügende Objekte auswählen oder [Entfernen/Gesamt/Layout] Wählen Sie Objekte, um sie den Zeichnungs Ansichten hinzuzufügen oder wählen Sie: Entfernen: Wählen Sie Objekte, die aus den Zeichnungs Ansichten entfernt werden sollen Gesamtes Modell: Alle Objekte aus dem Model Bereich werden in Zeichnungs Ansichten enthalten sein Layout: Öffnet das vorherige Layout mit aktualisierten Zeichnungs Ansichten
Select position for projected view	Depending on the position of the cursor with respect to the base view one of five orthogonal views (top, left, right, back and bottom) and four isometric views can be inserted. The views are aligned automatically. Hit the Ctrl-key to toggle the alignment On/Off. If TIPS = ON in the Status Bar, the TIPS widget displays, indicating the current status of the view alignment: Alignment ON: Views align with respect to the base view. Alignment OFF: Views can be inserted freely.
Fertig	Schließt den Befehl.

Ähnliche Befehle

Abflach - erstellt eine verdeckte Kanten Darstellung von 3D-Volumenkörpern im Model Bereich.

MvSetup - erzeugt mehrere Papier Bereich Ansichtsfenster; passt Papier Bereich Ansichtsfenster an, dreht und skaliert diese. Im Modellbereich erstellt der Befehl ein Rechteck, das einem Blatt Papier mit Bezug auf einen festgelegten Maßstab entspricht.

Solprofil - erstellt eine verdeckte Kanten Darstellung eines 3D-Volumenkörpers im Layout Ansichtsfenster.

AnsDetail - erstellt eine Detail Ansicht einer generierten Ansicht in einem größeren Maßstab.

AnsDetailStil - erlaubt es, das visuelle Format von Detailansichten und Detailsymbolen zu definieren.

AnsBear - ermöglich das Ändern des Maßstabs und die Sichtbarkeit von verdeckten Kanten in Zeichnungsansichten festzulegen.

AnsExport - exportiert den Inhalt von generierten Zeichnungsansichten und Schnitte, die durch GRUNDANS und ANSSCHNITT in den Model Bereich der Zeichnung oder in eine neue Zeichnung.

AnsProj - generiert zusätzliche projizierte Ansichten aus einer vorhandenen Zeichnungs Ansicht.

AnsSchnitt - erzeugt einen Querschnitt auf der Basis einer Standard-Zeichnungsansicht, die mit dem Befehl GRUNDANS in einem Papierbereich Layout erzeugt wurde.

AnsSchnittStil - ermöglicht es, das visuelle Format von Schnitt Ansichten und Schnittlinien anzugeben.

AnsAkt - aktualisiert eine Auswahl von Zeichnungsansichten oder Schnitten, wenn VIEWUPDATEAUTO = 0 ist.
