PlotStilmanager (stylesmanager)

Erzeugt und hängt Plotstil-Dateien an.

Zugriff auf den Befehl über

Befehlzeile: plotstilmanager

Menü: Datei | Plotstil Manager

: plotstilmanager

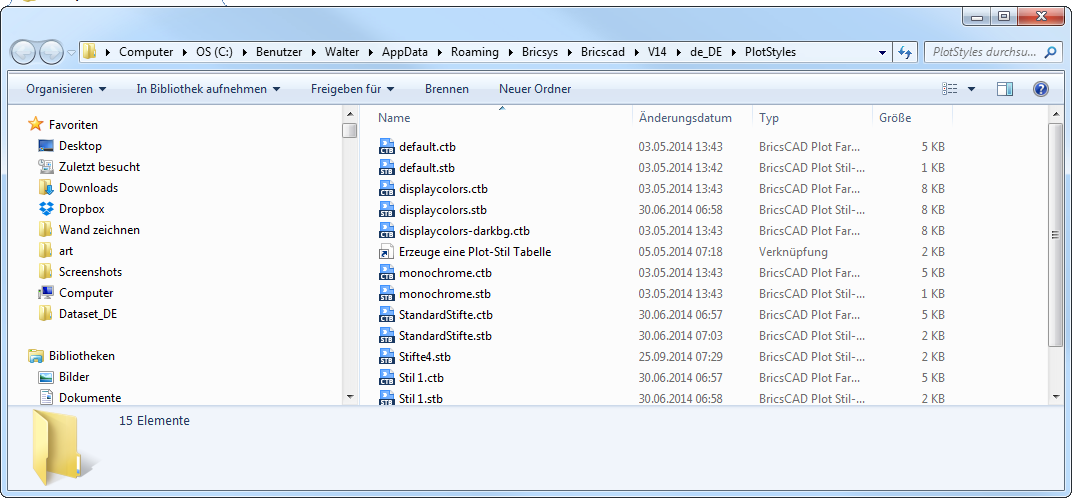

Zeigt das folgende Fenster an:

Doppelklick auf eine CTB- oder STB-Datei, um den Plotstiltabellen-Editor zu öffnen. Sehen Sie auch beim Befehl PlotStil nach.

CTB- und STB-Dateien steuern, wie Zeichnungen geplottet werden:

• CTB-Dateien verwenden Objekt Farben, um Druck-Eigenschaften zuzuweisen.

• STB-Dateien nutzen Plotstile, um Druck-Eigenschaften zuzuweisen.

Doppelklick auf Erzeugen einer Plot-Stil Tabelle startet den Assistenten zum Hinzufügen eines Plot-Stiles.

Befehls Optionen

Option	Beschreibung

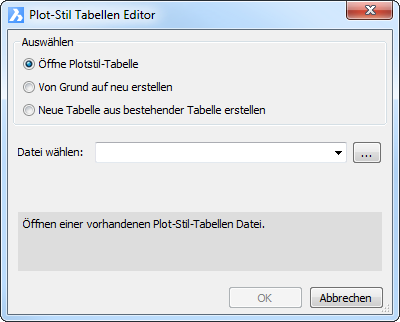

	Öffnen Plot Stil Tabelle - hängt eine bestehende Plot-Stil Datei an. Klicken Sie auf die Schaltfläche Durchsuchen (), wählen Sie dann eine vorhandene CTB oder STB-Datei. Klicken Sie auf die Schaltfläche OK, um den Dialog Plot Stil Tabellen Editor zu öffnen.

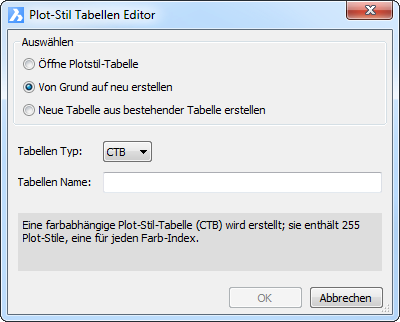

	Von Grund auf neu erstellen: Wählen Sie eine Tabelle: CTB (Farbabhängige Plot-Stil Tabelle) - bezieht den Plot auf die Objektfarben. Plot-Parameter, wie Linienstärke und Linientyp werden der Farbe der Objekte zugewiesen. Dieses System ist älter und weniger flexibel als benannte Plot-Stile, aber es ist der Standard in allen neuen Zeichnungen. Erstellt eine CTB-Datei. STB (Benannte Plot-Stil Tabelle) - Plots basieren auf Plot-Stile. Plot-Parameter können jedem Objekt und jedem Layer zugewiesen werden. Dieses System ist neu und flexibler, kann aber mit anderen DWG basierenden Software-Paketen inkompatibel sein. Erstellt eine STB-Datei. Geben Sie einen Namen im Feld Tabellen Name ein. Klicken Sie auf die Schaltfläche OK, um den Dialog Plot Stil Tabellen Editor zu öffnen.

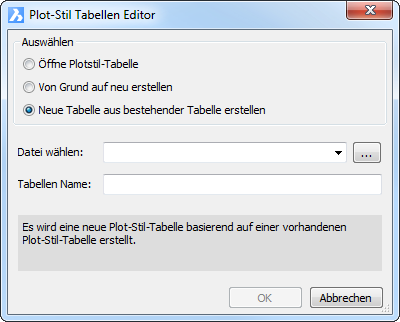

	Neue Tabelle aus bestehender Tabelle erstellen - es wird eine neue Plot-Stil Tabelle auf der Grundlage einer bestehenden Plot Stil Tabelle erstellt werden. Wählen Sie eine vorhandene Datei aus der Dropdownliste Datei wählen oder klicken Sie auf die Schaltfläche Durchsuchen (), wählen Sie dann eine vorhandene CTB oder STB-Datei und klicken Sie auf die Schaltfläche OK. Geben Sie einen Namen im Feld Tabellen Name ein. Klicken Sie auf die Schaltfläche OK, um den Dialog Plot Stil Tabellen Editor zu öffnen.

Verfahren

So öffnen Sie den Plotstil Manager

Erzeugen einer neuen Plot Stil Tabelle

So erzeugen Sie eine neue Plot-Stil Tabelle im Dialogfenster Drucken

Bearbeiten einer Plot-Stil Tabelle

Bearbeiten einer Plot-Stil Tabelle im Dialog Drucken

Ähnliche Befehle

ConvertCtb - konvertiert CBT-Dateien in neuere STB-Dateien.

ConvertPStyles - konvertiert Zeichnungen von CTB in STB.

Layer - weist Layern Plot Stile zu.

Seiteneinr - definiert die Standard-Einstellungen für das Plotten von Zeichnungen.

PlotStil - stellt den aktuellen Plot Stil ein.

Drucken - plottet Zeichnungen mit Plot Stilen.

Eigenschaften - ändert dem Objekt zugewiesenen Plot Stil.
