Ändern von Polylinien in der Eigenschaften Leiste

Nach der Auswahl einer Polylinie werden die aktuellen Eigenschaften in der BricsCAD Eigenschaften Leiste dargestellt.

In der BricsCAD Eigenschaften Leiste können folgende Eigenschaften bearbeitet werden:

• Verschieben von Kontrollpunkten (1)

• Ändern der Breite eines Polyliniensegmentes (2)

• Umwandeln eines geraden Polyliniensegmentes in eine Kurve (3)

• Ändern der globalen Breite (4)

• Ändern der Erhebung (5)

• Öffnen / Schließen einer Polylinie (6)

• Ändern des Linientyp Erzeugungs Modus (7)

Verschieben eines Polylinien Kontrollpunktes

1. Wählen Sie eine Polylinie
2. Klicken Sie auf das Kontrollpunkt Feld in der Eigenschaften Leiste und drücken Sie dann auf die Pfeil Knöpfe um den Kontrollpunkt auszuwählen, den Sie verschieben möchten.
   Das X zeigt den aktuell ausgewählten Kontrollpunkt in der Zeichnung.

3. Führen Sie einen der folgenden Schritte aus:
4. Passen Sie das X und/oder das Y-Feld an und drücken Sie die Eingabetaste.
5. Klicken Sie auf das Kontrollpunkt Position Feld und drücken Sie dann den Position Knopf, um den Kontrollpunkt grafisch zu verschieben.


4. Bearbeiten Sie weiter Eigenschaften der Polylinie oder drücken Sie die ESC-Taste, um die Bearbeitung zu beenden.

Ändern der Breite eines Polyliniensegmentes

1. Wählen Sie eine Polylinie
2. Klicken Sie auf das Kontrollpunkt Feld in der Eigenschaften Leiste und drücken Sie dann auf die Pfeil Knöpfe, um den Start-Kontrollpunkt des Segmentes auszuwählen, das Sie ändern möchten.
   Das X zeigt den aktuell ausgewählten Kontrollpunkt in der Zeichnung.

3. Geben Sie die neue Breite in das Feld Start Breite ein und drücken Sie die Eingabetaste.
4. Geben Sie die neue Breite in das Feld End Breite ein und drücken Sie die Eingabetaste.
5. Bearbeiten Sie weiter Eigenschaften der Polylinie oder drücken Sie die ESC-Taste, um die Bearbeitung zu beenden.

Umwandeln eines geraden Polyliniensegmentes in eine Kurve

1. Wählen Sie eine Polylinie
2. Klicken Sie auf das Kontrollpunkt Feld in der Eigenschaften Leiste und drücken Sie dann auf die Pfeil Knöpfe, um den Start-Kontrollpunkt des Segmentes auszuwählen, das Sie ändern möchten.
   Das X zeigt den aktuell ausgewählten Kontrollpunkt in der Zeichnung.

3. Geben Sie den neuen Wert in das Feld Ausbuchtung ein und drücken Sie die Eingabetaste.

4. Bearbeiten Sie weiter Eigenschaften der Polylinie oder drücken Sie die ESC-Taste, um die Bearbeitung zu beenden.

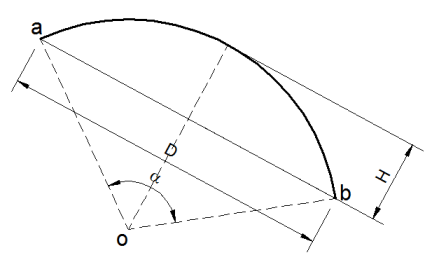

ANMERKUNG

Die Ausbuchtung ist die Tangente von einem Viertel des eingeschlossenen Winkels für ein Bogen Segment. Eine positive Ausbuchtung erzeugt einen Bogen gegen den Uhrzeigersinn, eine negative Ausbuchtung erzeugt einen Bogen im Uhrzeigersinn. Gerade Segmente haben eine Null-Ausbuchtung. Gerade Segmente haben eine Null-Ausbuchtung. Ausbuchtung = 2H/D Ausbuchtung = tg / 4
