ShadeMode (shademode)

Setzt den Stil der Schattierung für 3D Zeichnungen.

Zugriff auf den Befehl über

Befehlszeile: shademode

Alias: sha

Werkzeugkasten: Rendern |

Eigenschaften Leiste: Visuelle Stile

: shademode

Aufforderung in der Befehlszeile:

Aktueller Modus 2D Drahtmodell

Option eingeben [2D drahtmodell/3D drahtmodell/Verdeckt/Flächen/Gouraud/fLächen+kanten/gOuraud+kanten/Realistisch/Modellierung]

Der ShadeMode wird sofort auf die Zeichnung angewendet.

In jedem dieser Shademodi können Sie zeichnen und editieren.

Für ein realistischeres Rendering verwenden Sie den Befehl Rendern (nur in den Pro und Platinum Versionen).

Befehls Optionen

Option	Beschreibung
2D Drahtmodell ()	Stellt die Zeichnung im Modus 2D Drahtmodell dar. Dies ist der normale Modus für die Ansicht der Zeichnung in BricsCAD.
3D Drahtmodell ()	Stellt die Zeichnung im Modus 3D Drahtmodell dar. Dieser Modus zeigt unter Umständen bestimmte Objekte anders als im 2D-Drahtmodell-Modus.
Verdeckt () Anzeige von Umriss Kurven (DISPSILH) aus     Anzeige von Umriss Kurven (DISPSILH) ein	Stellt die Zeichnung im Modus verdeckt dar. Verdeckte Linien werden entfernt. Wenn die System Variable DISPSILH aktiviert ist, werden nur Kontur-Linien der gekrümmten Oberflächen angezeigt; Wenn DISPSILH deaktiviert ist werden Segment-Linien auf gekrümmten Oberflächen angezeigt. In 2D Drahtmodell-Modus stellt das Zoomen oder Schwenken die Drahtmodell-Ansicht wieder her. Wenn 3D Drahtmodell-Modus, wird der verdeckten Modus gespeichert, wenn gezoomt oder geschwenkt wird.
Flächen ()	Stellt die Zeichnung im mit Flächen gerenderten Modus dar. Facetten werden nicht geglättet. Dieser Modus wird durch den Befehl Schattieren verwendet.
Gouraud ()	Stellt die Zeichnung im Modus Gouraud dar. Facetten werden geglättet.
Flächen+Kanten ()	Stellt die Zeichnung im mit Flächen gerenderten Modus dar. Kanten werden mit der Hintergrundfarbe dargestellt.
Gouraud+Kanten ()	Stellt die Zeichnung im Modus Gouraud dar. Kanten werden mit der Hintergrundfarbe dargestellt.
Realistisch	Stellt die Zeichnungen unter Benutzung des Realistic visuellen Stil dar.
Modellierung	Stellt die Zeichnungen unter Benutzung des Modeling visuellen Stil dar.

Die Systemvariablen ANTIALIASSCREEN steuert die Stärke des Anti-Aliasing (Kantenglättung) bei der Anzeige auf dem Bildschirm im gerenderten Modus. Der Standardwert ist 1, der Maximalwert beträgt 5.

Hinweis: Durch hohe Anti-Aliasing Werte entstehen lange Berechnungs-Zeiten.

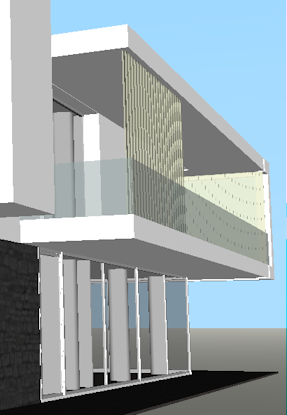

ANTIALIASSCREEN = 1	ANTIALIASSCREEN = 4

Ähnliche Befehle

Verdeckt – entfernt verdeckte Kanten von 3D Objekten.

Rendern - erzeugt ein fotorealistisches Rendering mit Materialien und Lichtern.

RedSdkInfo - zeigt renderrelevante Hardware- und Treiber-Spezifikationen in der Befehlszeile an.

Schattieren - Erzeugt ein schattiertes Bild einer 3D Zeichnung.

Solprofil - erstellt eine verdeckte Kanten Darstellung eines 3D-Volumenkörpers im Layout Ansichtsfenster.

VisuelleStile - erstellt und steuert visuelle Stil-Definitionen im Zeichnungs Explorer.
