Vereinig (union)

Pro, Platinum Pro, Platinum Pro, Platinum

Führt Boolean Vereinigungs-Operationen für 3D-Volumenkörper und 2D-Regionen aus; fügt 2 Objekte zu einem Objekt zusammen.

Zugriff auf den Befehl über

Befehlszeile:  vereinig

Alias:  VEE

Menü:  Model | 3D Volumenkörper Bearbeitung | Vereinigung

Werkzeugkasten: 3D Volumenkörper Bearbeitung |

: Vereinig

Aufforderung in der Befehlszeile:

ACIS-Objekte wählen, die vereinigt werden sollen: Wählen Sie einen oder mehrere 3D Volumenkörper und/oder 2D Regionen.

Objekte im Satz: 2

ACIS-Objekte wählen, die vereinigt werden sollen: Wählen Sie weitere ACIS Objekte, oder drücken Sie die Eingabetaste, um den Befehl zu vervollständigen.

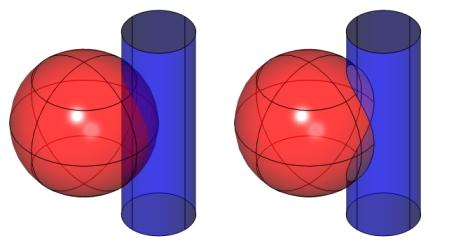

3D-Volumenkörper, die mit dem Befehl Vereinig vereinigt wurden, sehen nach der Ausführung des Befehls oft nicht anders aus wie vorher:

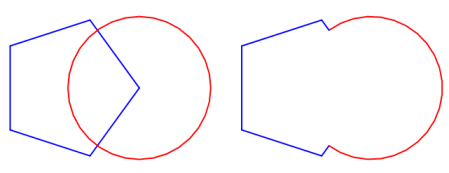

Dieser Befehl ist auch für Regionen verfügbar:

Befehls Optionen

Option	Beschreibung
ACIS-Objekte wählen, die vereinigt werden sollen	Definiert die ACIS Objekte, die zu einem Objekt vereinigt werden sollen. Wählen Sie einen oder mehrere 3D-Volumenkörper oder 2D-Regionen aus. Das daraus resultierende Objekt erhält die Eigenschaften des zuerst gewählten ACIS Objektes. Dieser Befehl vereinigt auch Regionen und 3D-Volumenkörper in ein einziges Objekt.

Ähnliche Befehle

BimTrennen - teilt Segmente von wandähnlichen Volumenkörpern in einzelne Volumenkörper.

Extrusion - extrudiert 2D-Objekte in 3D-Volumenkörper Modelle.

Überlag - erzeugt 3D-Volumenkörper aus sich überlagernden 3D-Volumenkörper Modellen.

Schnittmenge - entfernt die Volumen von zwei Volumenkörper Modellen, die nicht in der Schnittmenge der zwei Volumenkörper Modelle enthalten sind.

Rotation - erzeugt 3D-Volumenkörper Modelle durch die Rotation von 2D-Objekten.

Kappen - schneidet 3D-Volumenkörper Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Differenz.- entfernt ein Volumenkörper Modell von einem zweiten.
