ZeichEinst (dsettings)

Zeigt den Dialog Einstellungen für die Zeichnungseinstellungen an.

Zugriff auf den Befehl über

Befehlszeile: zeicheinst

Transparent: 'zeicheinst

Alias: Einstellungen

: zeicheinst

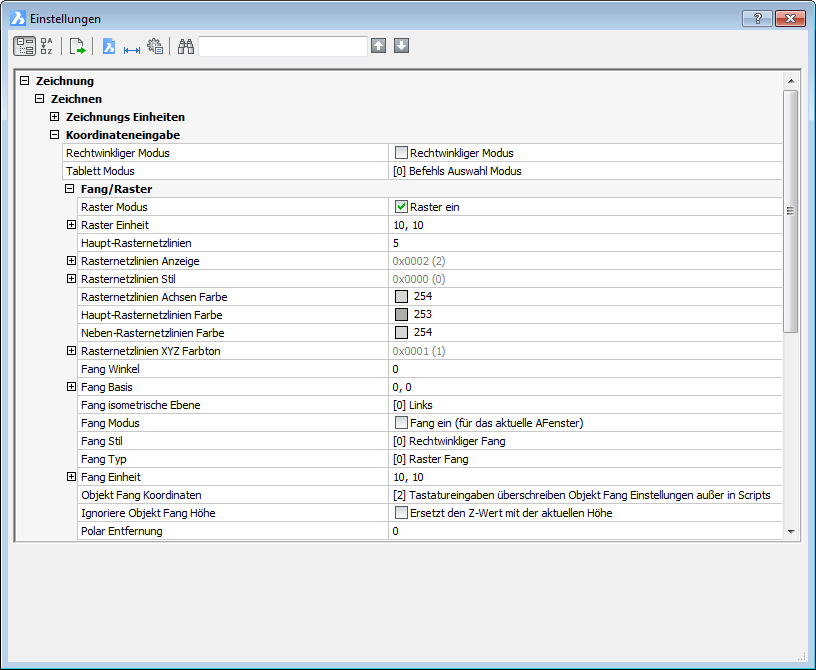

Öffnet den Dialog Einstellungen in der Ebene Zeichnen

Ändern Sie die Einstellungen und klicken Sie dann auf X.

Befehls Optionen

Koordinateneingabe	Beschreibung
Rechtwinkliger Modus	Schaltet den Orthogonal-Modus: Ein - zwingt die Cursorbewegung auf die Vertikale und die Horizontale. Aus - die Cursorbewegung ist frei verschiebbar. Wenn Sie die Shift-Taste gedrückt halten, wird der Orthomodus temporär aktiviert, alternativ können Sie den Orthomodus durch einen Doppelklick auf ORTHO in der Statuszeile aktivieren.
Tablett Modus	Schaltet den Tablett-Modus: Digitalisier Modus - verwendet ein Tablett für die Zeichnungseingabe. Befehls Auswahl Modus - verwendet das Tablett für die Befehlseingabe.
Fang/Raster
Raster Modus	Schaltet die Rasteranzeige: Ein - das Raster wird angezeigt. Aus - das Raster wird nicht angezeigt. Um die Rasteranzeige aus- oder einzuschalten, können Sie auch in der Statuszeile auf RASTER klicken.
Raster Einheit	Bestimmt den Abstand zwischen den Rasterpunkten: X - bestimmt den Abstand in x-Richtung. Y - bestimmt den Abstand in y-Richtung.
Haupt Rasternetzlinien	Definiert die Häufigkeit von Haupt-Rasternetzlinien im Bezug auf die Neben-Rasternetzlinien.
Rasternetzlinien Anzeige	Definiert, wie die Rasternetzlinien angezeigt werden. Über LIMITEN Bereich anzeigen: Wenn diese Option aktiviert ist, wird das Raster auf der gesamten Zeichnung angezeigt. Adaptive Rasternetzlinien Anzeige: Wenn aktiviert, wird die Anzahl der Rasterlinien auf den Zoombereich angepasst. Ansonsten wird das Raster nicht angezeigt, wenn das Raster zu dicht ist. Es wird ein Warnung in der Befehlslzeile angezeigt: "Der Rasterpunkt-Abstand ist zu klein, um in dieser Ansicht angezeigt werden zu können". Erlaube Unterteilungen unterhalb der Rasternetzlinien-Abstände: Wenn aktiviert, werden zusätzliche Rasterlinien angezeigt, wenn sehr nahe herangezoomt wird. Dem dynamischen BKS folgen: Wenn diese Option aktiviert ist, wird das Raster in der XY-Ebene des dynamischen BKS angezeigt (noch nicht implementiert).
Rasternetzlinien Stil	Definiert, ob das Raster als gepunktete Linie oder als durchgezogene Linie in den Bereichen Modell, Block-Editor oder in Layouts angezeigt wird.
Rasternetzlinie Achse Farbe	Definiert die Farbe der Rasterlinien auf der X-Achse und Y-Achse des aktuellen Koordinatensystems; Standard = Index Farbe 251.
Haupt Rasternetzlinien Farbe	Definiert die Farbe der Haupt Rasterlinien; Standard = Index Farbe 252.
Neben Rasternetzlinien Farbe	Definiert die Farbe der Neben Rasterlinien; Standard = Index Farbe 252.
Rasternetzlinien XYZ Farbton	Definiert, ob die Achse Rasterlinien, die Haupt Rasterlinien und/oder die Neben Rasterlinien in der Farbe der X-Achse (COLORX) und der Y-Achse (COLORY) anzeigt wird.
Fang Winkel	Dreht den Fang und das Raster relativ zum aktuellen BKS.
Fang Basis	Legt den Ursprung für Fang und Raster relativ zum aktuellen BKS fest: X - definiert die x-Koordinate. Y - definiert die y-Koordinate.
Fang isometrische Gerade	Bestimmt die aktuelle isometrische Ebene: Links. Oben. Rechts.
Fang Modus	Schaltet den Fang Modus: Ein - zwingt die Cursorbewegung auf den Fangabstand. Aus - erlaubt eine freie Cursorbewegung. Um den Fang Modus zu schalten, klicken Sie in der Statuszeile auf FANG.
Fang Stil	Bestimmt den Fang Stil: Rechtwinkliger Fang - setzt den Fang und das Raster auf rechtwinklig. Isometrischer Fang - setzt den Fang und das Raster auf isometrisch. Fügt dem Befehl Ellipse die Option Isokreis hinzu.
Fang Typ	Bestimmt den Fang Typ: Raster Fang - begrenzt die Cursorbewegung auf den x und y Fangabstand. Polar Fang - begrenzt die Cursorbewegung auf Winkel.
Fang Einheit	Bestimmt den Raum zwischen den Fangpunkten: X - bestimmt den Abstand in x-Richtung. Y - bestimmt den Abstand in y-Richtung.
Polar Entfernung	Bestimmt den Polaren Abstand. Dies ist nur effektiv, wenn der Fangtyp auf Polar Fang gesetzt ist.

Ähnliche Befehle

DdSetVar - ändert die Werte von Systemvariablen durch ein Dialogfenster.

SetVar - ändert die Systemvariablen über die Befehlszeile.
