Fang (snap)

Setzt die Fangeigenschaften. Schaltet den Fangmodus.

Zugriff auf den Befehl über

Befehlszeile: fang

Transparent: 'fang

Kurztaste: F9

Alias: f

Menü: Einstellungen | Fang

Werkzeugkasten: Einstellungen |

Statuszeile: FANG

: fang

Aufforderung in der Befehlszeile:

Fang ist aus (x und y = 0.50): Fang Abstand festlegen oder [Ein/Drehen/Stil/ASpekt]: Geben Sie eine Zahl für den Fangwert oder eine Option ein.

Fang agiert als Cursor Auflösung; die Cursorbewegungen werden eingeschränkt, z. B. auf einen Abstand von 0,5 cm.

Befehls Optionen

Option	Beschreibung
Fang Abstand einstellen	Bestimmt den Fangwert: Geben Sie eine Zahl ein, um den Abstand zwischen den Fangpunkten zu bestimmen. Geben Sie die x-, y-Koordinaten ein, um den Fangabstand anzuzeigen. Sie werden zu folgendem aufgefordert: Zweiter Punkt - wählen Sie einen weiteren Punkt, oder geben Sie die x-, y-Koordinaten ein.
Ein	Schaltet den Fang ein.
AUs	Schaltet den Fang aus.
Drehen	Dreht das Fangraster. Sie werden zu folgendem aufgefordert: Basispunkt für Fangraster - Bestimmt den Punkt, über den das Fangraster gedreht werden soll. Wählen Sie einen Punkt, oder geben Sie die x,y- Koordinaten ein. Drehwinkel - Bestimmt den Winkel, um den das Fangraster gedreht werden soll. Diese Option dreht auch das Raster, das Fadenkreuz und die orthogonalen Achsen.
Stil	Schaltet zwischen dem Stil Standard und Isometrisch. Der isometrische Stil wirkt sich auf das Raster und das Fadenkreuz aus und fügt dem Befehl Ellipse die Option Isokreis hinzu.
Isometrisch/	Geben Sie I oder S ein: Isometrisch - schaltet zum isometrischen Fangraster. Standard - schaltet zum rechtwinkligen Fangraster.
Aspekt/Vertikaler Wert	Geben Sie A oder V ein: Aspekt - definiert den Abstand unabhängig in x und y Richtungen; Sie werden aufgefordert: Horizontaler Wert - geben Sie den Abstand zwischen Fangpunkten in X-Richtung ein. Vertikaler Abstand - geben Sie den Abstand zwischen Fangpunkten in y-Richtung ein. Vertikaler Abstand - definiert den gleichen Abstand zwischen den Fangpunkten in x- und y-Richtung.
Aspekt	Bestimmt einen Abstand unabhängig von der x- und y-Richtung. Sie werden zu folgendem aufgefordert: Horizontaler Wert - bestimmt den Abstand zwischen den Fangpunkten in x-Richtung. Vertikaler Abstand - definiert den Abstand zwischen den Fangpunkten in y-Richtung.

Statuszeile Menü

Für das Kontextmenü in der Statuszeile machen Sie einen Rechtsklick auf FANG:



Kontext-Menü	Beschreibung
Ein	Schaltet den Fang ein.
Aus	Schaltet den Fang aus.

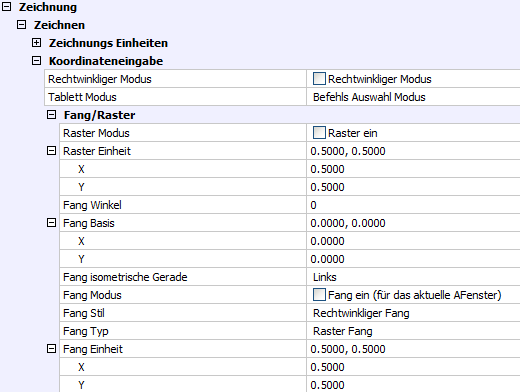

Einstellungen	Öffnet im Dialogfenster Einstellungen den Bereich Fang/Raster.
Fang Winkel	Setzt den Winkel für den Fang im aktuellen BKS. Dies wirkt sich ebenso auf die Anzeige des Rasters und den Orthomodus aus.
Fang Basis	Definiert die x-, y-Koordinaten, um den der Fang-Ursprung verschoben wird. Dies wirkt sich ebenso auf die Anzeige des Rasters und den Orthomodus aus.
Fang isometrische Gerade	Definiert die isometrische Ebene, klicken Sie auf das Pulldown-Menü und wählen Sie eine Option aus: Links - isometrische Ebene von links. Oben - isometrische Ebene von oben. Rechts - isometrische Ebene von rechts. Diese Einstellung setzt voraus, dass der isometrische Fang aktiviert ist.
Fang Modus	Schaltet den Fang Modus: Ein - schaltet den Fang ein. Aus - schaltet den Fang aus.
Fang Stil	Bestimmt den Fangstil. Klicken Sie auf die Auswahlliste und wählen Sie einen Stil aus: Rechtwinkliger Fang - rechtwinkliger Fangmodus. Isometrischer Fang - isometrischer Fangmodus.
Fang Typ	Bestimmt den Fangtyp. Klicken Sie auf die Auswahlliste und wählen Sie einen Typ aus: Raster Fang - verwendet den Abstand entlang der x- und y-Achsen. Polar Fang - verwendet den relativen Abstand und Winkel.
Fang Einheit	Bestimmt den erweiterten Fang Abstand. X - Abstand in x-Richtung. Vertikaler Wert - bestimmt denselben Abstand für x- und y-Richtung. Es gibt keinen Fang in z-Richtung.

Ähnliche Befehle

Einstellungen - definiert die Fang bezogenen Parameter.

Raster - steuert die Anzeige des Rasters.

IsoEbene - schaltet die isometrische Arbeitsebene ein.
