Kegel (cone)

Erzeugt 3D Kegel als Volumenkörper Modelle in der Pro und Platinum Version und als Oberflächen Modelle in der Classic Version.

Zugriff auf den Befehl über

Befehlszeile: kegel

Menü: Model | 3D Volumenkörper | Kegel

Werkzeugkasten: 3D Volumenkörper |

: kegel

Aufforderung in der Befehlszeile:

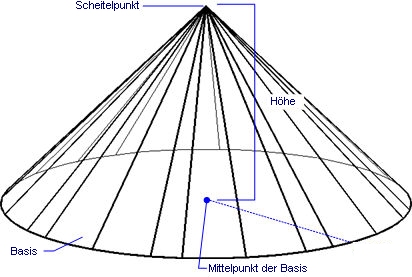

Mittelpunkt wählen oder [3punkte/2punkte/Ttr/Elliptisch]:Wählen Sie einen Punkt oder wählen Sie eine Option.

Radius der Basis des Kegels oder Durchmesser: Drücken Sie die Eingabetaste, um den Standardwert zu akzeptieren oder wählen Sie einen Punkt oder geben Sie die Koordinaten ein oder geben Sie ein D ein, um den Durchmesser zu definieren.

Höhe definieren oder [2punkte/Achse/Oben] Drücken Sie die Eingabetaste, um den Standardwert zu akzeptieren, geben Sie einen Wert ein oder wählen Sie einen Punkt, oder wählen Sie eine Option.)

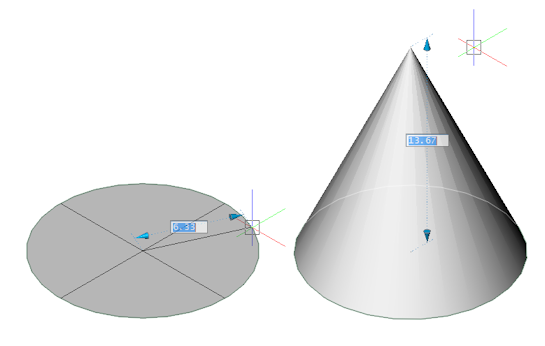

Wenn die Dynamische Bemaßung aktiv ist, können Sie die Maße in den dynamischen Bemaßungs Eingabefeldern eingeben.

Befehls Optionen

Option	Beschreibung
Basis Optionen
3Punkte	Definiert eine kreisförmige Basis durch 3 Punkte. Sie werden aufgefordert: Erster Punkt: Geben Sie einen Punkt ein. Zweiter Punkt: Geben Sie einen Punkt ein. Dritter Punkt: Geben Sie einen Punkt ein. Höhe definieren oder [2punkte/Achse/Oben]
2Punkte	Definiert eine kreisförmige Basis durch 2 Punkte (= Durchmesser). Sie werden aufgefordert: Erstes Ende des Durchmessers: Geben Sie einen Punkt ein. Zweites Ende des Durchmessers: Geben Sie einen Punkt ein. Höhe definieren oder [2punkte/Achse/Oben] Geben Sie einen Wert ein oder wählen Sie eine Option.
TTR (Tangente Tangente Radius)	Definiert eine kreisförmige Basis tangential zu zwei Objekten und einem Radius. Sie werden aufgefordert: Definieren Sie einen Punkt auf dem Objekt für die erste Tangente: Wählen Sie einen Punkt auf einem Kreis, Bogen, Linien- oder Polylinien-Segment . Definieren Sie einen Punkt auf dem Objekt für die zweite Tangente: Wählen Sie einen Punkt auf einem Kreis, Bogen, Linien- oder Polylinien-Segment . Radius des Kreises: Geben Sie einen Wert ein oder geben Sie zwei Punkte ein. Höhe definieren oder [2punkte/Achse/Oben] Geben Sie einen Wert ein oder wählen Sie eine Option. * Verwenden Sie den Objektfang Tangente.
Elliptisch	Definiert eine elliptische Grundfläche. Sie werden aufgefordert: Erstes Ende der Ellipse definieren oder [Zentrum]: Geben Sie das erste Ende der Hauptachse der Ellipse an. Zweites Ende der Ellipsenachse: Geben Sie das zweite Ende der Hauptachse der Ellipse an. Anderes Ende der Ellipse-Achse: Geben Sie den Endpunkt der Nebenachse der Ellipse an. Höhe definieren oder [2punkte/Achse/Oben]

Höhe Optionen
2Punkte	Definiert die Höhe des Kegels als Entfernung zwischen zwei Punkten.
Achse	Erlaubt es die Höhen Achse des Kegels zu definieren. Die Höhe des Kegels ist der Abstand zwischen dem Mittelpunkt der Basis und des identifizierten Punktes. Bei Bedarf kann die Basis des Kegels gedreht werden. Sie werden aufgefordert: Geben Sie den Endpunkt der Achse ein: Geben Sie einen Punkt ein.
Oben	Ermöglicht das Erstellen eines Kegelstumpfes. Sie werden aufgefordert: Radius der Spitze des Kegels Geben Sie den Radius der oberen Fläche der Kegelstumpfes ein. Höhe definieren oder [2punkte/Achse/Oben] Drücken Sie die Eingabetaste, um den Standardwert zu übernehmen, geben Sie einen Wert ein oder wählen Sie einen Punkt oder geben Sie eine Option ein.

Bearbeitung mit Griffen

Ein Kegel kann direkt über die Griffe bearbeitet werden:

Wählen Sie einen Kegel. Beachten Sie, dass es nur einen Griff gibt.
Ziehen Sie den Griff, um den Kegel zu verschieben.

Ähnliche Befehle

Quader - erzeugt einen 3D-Quader als Volumenkörper-Modell.

Zylinder - erzeugt einen 3D-Zylinder als Volumenkörper Modell.

Schale - erzeugt die untere Hälfte von 3D-Kugeln als Volumenkörper Modell.

Kuppel - erzeugt die obere Hälfte von 3D-Kugeln als Volumenkörper Modell.

Extrusion - extrudiert 2D-Objekte in 3D-Volumenkörper Modelle.

Überlag - erzeugt 3D-Volumenkörper aus sich überlagernden 3D-Volumenkörper Modellen.

Schnittmenge - entfernt die Volumen von zwei Volumenkörper Modellen, die nicht in der Schnittmenge der zwei Volumenkörper Modelle enthalten sind.

MassEig - gibt die Massen-Eigenschaften von 3D-Volumenkörpern und 2D-Regionen aus.

Pyramide - zeichnet eine Pyramide als Volumenkörper Modell in der Pro und Platinum Version und als 3D-Polygonnetz-Oberfläche in der Classic Version.

Rotation - erzeugt 3D-Volumenkörper Modelle durch die Rotation von 2D-Objekten.

QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Volumenkörpern; es werden Regionen Objekte erzeugt.

Kappen - schneidet 3D-Volumenkörper Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Kugel - erzeugt 3D-Kugeln als 3D-Volumenkörper Modelle.

Differenz.- entfernt ein Volumenkörper Modell von einem zweiten.

Torus - erzeugt 3D-Ringe als Volumenkörper Modelle.

Vereinig - vereinigt zwei oder mehrere Volumenkörper Modelle in ein einzelnes Objekt.

Keile - erzeugt 3D-Keile als Volumenkörper Modelle.
