ReiheClassic (arrayclassic)

Erstellt eine polare oder rechteckige Reihe von Objekten über einen Dialog.

Zugriff auf den Befehl über

Befehlszeile: reiheclassic

: reiheclassic

Zeigt einen Dialog an: Füllen Sie die Einstellungen aus, und klicken Sie dann auf die Schaltfläche OK, um die Reihe zu erstellen.

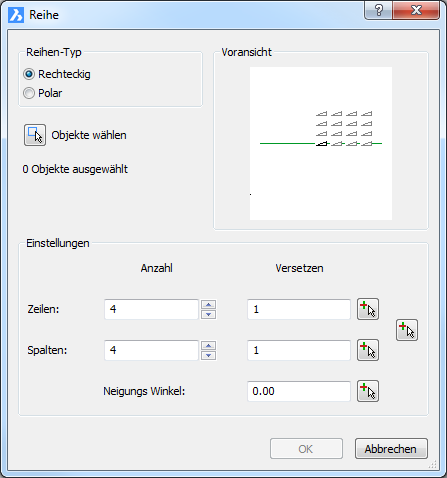

Der Dialog rechteckige Reihe

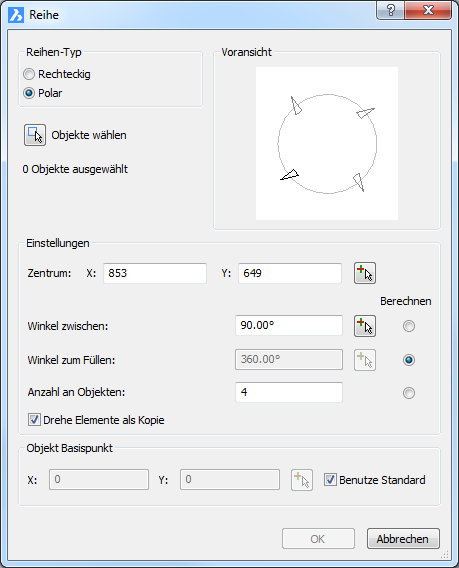

Der Dialog polare Reihe

Befehls Optionen

Optionen für eine rechteckige Reihe
Option	Beschreibung
	Klicken Sie auf die Schaltfläche Auswählen (). Der Dialog Reihe wird vorübergehend geschlossen. Sie werden aufgefordert, Objekte auszuwählen.
Zeilen Anzahl	Geben Sie die Anzahl der Zeilen ein.
Zeilen Abstand	Bestimmen Sie den Abstand zwischen den Zeilen der Objekte. Ein positiver Abstand fügt Zeilen von links nach rechts hinzu. Führen Sie einen der folgenden Schritte aus: Geben Sie den Abstand in das Feld Zeilen Abstand ein. Klicken Sie auf die Schaltfläche Wähle Punkte (). Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Vertikaler Abstand zwischen Zeilen: Geben Sie zwei Punkte in der Zeichnung an.
Spalten Anzahl	Geben Sie die Anzahl der Spalten ein.
Spalten Abstand	Geben Sie den Abstand zwischen zwei aufeinanderfolgenden Spalten an. Ein positiver Abstand fügt Spalten von unten nach oben ein. Führen Sie einen der folgenden Schritte aus: Geben Sie den Abstand in das Feld Spalten Abstand ein. Klicken Sie auf die Schaltfläche Wähle Punkte () . Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Horizontaler Abstand zwischen Spalten: Geben Sie zwei Punkte in der Zeichnung an.
Abstands Rechteck	Definieren Sie ein Rechteck. Rechteck Länge = Spalten Abstand. Rechteck Breite = Zeilen Abstand. Klicken Sie auf die Schaltfläche Wähle Punkte () . Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Definiere Abstand Rechteck: Geben Sie zwei Punkte in der Zeichnung an.
Neigungs Winkel	Geben Sie den Drehwinkel für das Abstands Rechteck ein. Der Winkel wird bezüglich des aktuellen Koordinatensystems berechnet. Führen Sie einen der folgenden Schritte aus: Geben Sie einen Winkel in das Feld Neigungs Winkel ein. Klicken Sie auf die Schaltfläche Wähle Punkte () . Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Wähle Winkel der Reihe: Geben Sie zwei Punkte in der Zeichnung an.
Befehls- Optionen für eine polare Reihe
Option	Beschreibung
	Klicken Sie auf die Schaltfläche Auswählen (). Der Dialog Reihe wird vorübergehend geschlossen. Sie werden aufgefordert, Objekte auszuwählen.
Mittelpunkt	Definiert das Zentrum der Reihe. Führen Sie einen der folgenden Schritte aus: Geben Sie Koordinaten in die X- und Y-Felder ein. Klicken Sie auf die Schaltfläche Wähle Punkte () . Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Basis/Mitte der polaren Reihe: Geben Sie einen Punkt in der Zeichnung an.
Winkel zwischen	Bestimmen Sie den Winkel zwischen jeder Kopie. Führen Sie einen der folgenden Schritte aus: Klicken Sie auf den Optionsschalter Berechnen, um den Wert aus den Feldern Winkel zum Füllen und Anzahl an Objekten zu berechnen. Geben Sie einen Winkel in das Feld Winkel ein. Klicken Sie auf die Schaltfläche Wähle Punkte (). Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Definiere Winkel dazwischen: Es wird eine Line vom aktuellen Mittelpunkt aus angezeigt. Geben Sie einen Punkt in der Zeichnung an.
Winkel zum Füllen	Bestimmt den Umfang und die Richtung der Reihe. Ein Wert von 360 definiert Kopien für einen vollen Kreis, ein kleinerer Wert erzeugt nur einen Teilkreis der polaren Reihe. Geben Sie einen positiven Winkel ein, um die Reihe gegen den Uhrzeigersinn zu erzeugen; geben Sie einen negativen Wert ein, um die Reihe im Uhrzeigersinn zu erzeugen. Führen Sie einen der folgenden Schritte aus: Klicken Sie auf den Optionsschalter Berechnen, um den Wert für den Winkel aus den Feldern Winkel zwischen und Anzahl an Objekten zu berechnen. Geben Sie einen Winkel in das Feld Winkel ein. Klicken Sie auf die Schaltfläche Wähle Punkte (). Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Definiere Winkel dazwischen: Es wird eine Line vom aktuellen Mittelpunkt aus angezeigt. Geben Sie einen Punkte in der Zeichnung an.
Anzahl an Objekten	Definieren Sie die Anzahl der Objekte in der Reihe. Führen Sie einen der folgenden Schritte aus: Klicken Sie auf den Optionsschalter Berechnen, um den Wert für den Winkel aus den Feldern Winkel zwischen und Winkel zum Füllen zu berechnen. Geben Sie eine Zahl größer als 1 ein.
Drehe Elemente als Kopie	Definiert, ob die Kopien in der Reihe gedreht werden: Nein, die Objekte werden nicht gedreht; alle Kopien haben die gleiche Orientierung wie das Original. Ja, dreht die Kopien.
Objekt Basispunkt	Verschiebt den Basispunkt der gewählten Objekte. Führen Sie einen der folgenden Schritte aus: Wählen Sie die Option Benutze Standard (= die linke untere Ecke der Auswahl Umgrenzungsbox). Klicken Sie auf die Schaltfläche Wähle Punkte () . Der Dialog Reihe wird vorübergehend geschlossen. Es wird gemeldet: Basis/Mitte der polaren Reihe: Geben Sie einen Punkt in der Zeichnung an.

Verfahren

Erzeugen einer rechteckigen Reihe

Erzeugen einer polaren Reihe

Ähnliche Befehle

3dReihe - erzeugt eine 3D-Reihe.

-Reihe - erzeugt eine polare oder rechteckige Anordnung von Objekten über Eingaben in der Befehlszeile.

Reihe - erzeugt eine polare oder rechteckige Anordnung von Objekten über Eingaben in der Befehlszeile.

ReihePfad - verteilt Objekt-Kopien gleichmäßig entlang eines Pfades in mehrere Zeilen und Ebenen.

ReiheKreis - verteilt Objekt-Kopien gleichmäßig in einer polaren Anordnung um einen Mittelpunkt oder einer Rotations-Achse, bei der mehrere Zeilen und Ebenen angegeben werden können.

ReiheRechteck - verteilt Objekt-Kopien in eine beliebige Anzahl von Zeilen, Spalten und Ebenen.

MEinfüg - fügt eine Reihe von Blöcken ein.
