Schnittmenge (intersect)

Pro, Platinum Pro, Platinum Pro, Platinum

Führt eine boolesche Schnittmengenoperation an 3D-Volumenkörpern und 2D-Regionen aus. Alle nicht gemeinsamen Teile werden entfernt.

Zugriff auf den Befehl über

Befehlszeile: schnittmenge

Alias: sm

Menü: Ändern | 3D Volumenkörper Bearbeitung | Schnittmenge

Werkzeugkasten: 3D Volumenkörper Bearbeitung |

: schnittmenge

Aufforderung in der Befehlszeile:

ACIS-Objekt zum Schneiden wählen: Wählen Sie einen 3D-Volumenkörper und/oder eine 2D-Region.

Objekte im Satz: 1

ACIS-Objekt zum Schneiden wählen: Wählen Sie einen weiteren 3D-Volumenkörper und/oder 2D-Region aus.

Objekte im Satz: 2

ACIS-Objekt zum Schneiden wählen: Wählen Sie mehrere ACIS-Objekte aus, oder drücken Sie die Eingabetaste, um die Schnittmenge zu erzeugen.

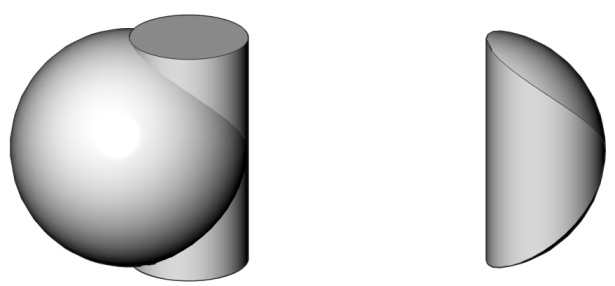

BricsCAD entfernt alle nicht gemeinsamen Teile von Volumenkörper und Regionen der gewählten Objekte: links = gewählte Objekte; Rechts = Ergebnis.

Dieser Befehl ist auch für Regionen verfügbar:

Beachten Sie: wenn sich die Volumenkörper und Regionen nicht schneiden, werden diese von BricsCAD gelöscht.

Befehls Optionen

Option	Beschreibung
ACIS-Objekt zum Schneiden wählen	Definiert die 3D-Volumenkörper und/oder 2D-Regionen. Wählen Sie ein oder mehrere Objekte aus. Nicht-ACIS-Objekte werden ignoriert.

Ähnliche Befehle

Extrusion - extrudiert 2D-Objekte in 3D-Volumenkörper Modelle.

Überlag - erzeugt 3D Volumenkörper aus sich überlagernden 3D Volumenkörper Modellen.

MassEig - gibt die Massen-Eigenschaften von 3D-Volumenkörpern und 2D-Regionen aus.

Region - erzeugt Regionen aus 2D-Objekten.

Rotation - erzeugt 3D-Volumenkörper Modelle durch die Rotation von 2D-Objekten.

QuerSchnitt - erstellt Schnitt-Ebenen von 3D-Volumenkörpern; es werden Regionen Objekte erzeugt.

Kappen - schneidet 3D-Volumenkörper Modelle in zwei Teile.

Volkörperbearb - bearbeitet Flächen und Kanten an 3D-Modellen.

Differenz.- entfernt ein Volumenkörper Modell von einem zweiten.

Vereinig - vereinigt zwei oder mehrere Volumenkörper Modelle in ein einzelnes Objekt.
