Toleranz (tolerance)

Platziert Toleranz Symbole in Zeichnungen.

Zugriff auf den Befehl über

Befehlszeile:  Toleranz

Alias:  toz

Menü:  Bemaßung | Toleranz

Werkzeugkasten: Bemaßungen |

: Toleranz

Ein Dialog wird angezeigt:

Wählen Sie Toleranz Symbole und geben Sie Werte ein, und klicken Sie dann auf OK.

Aufforderung in der Befehlszeile:

Position für Toleranz wählen: (Definieren Sie den Einfügepunkt für das Toleranz-Symbol.)

Symbole geometrischer Toleranzen
Symbol	Charakteristik	Geben Sie ein ein
	Position	Platzierungs Ort
	Rundlaufgenauigkeit oder Koaxialität	Platzierungs Ort
	Symmetrie	Platzierungs Ort
	Parallelität	Orientierung
	Rechtwinkligkeit	Orientierung
	Winkligkeit	Orientierung
	Zylindrizität	Form
	Ebenheit	Form
	Zirkularität oder Rundheit	Form
	Geradheit	Form
	Flächenform	Profil
	Linienform	Profil
	Rundlauf	Lauftoleranzen
	Planlauf	Lauftoleranzen

Material Anforderungen
Symbol	Definition
	Bei der Maximum- Materialbedingung (MMC) enthält ein Objekt den höchstmöglichen in den Grenzen festgelegten Anteil an Material Bei MMC hat eine Bohrung einen minimalen Durchmesser eine Welle dagegen einen maximalen Durchmesser.
	Bei der Mindest- Materialbedingung (LMC) hat ein Objekt den geringsten in den Grenzwerten festgelegten Anteil an Material Bei LMC hat eine Bohrung einen maximalen Durchmesser die Welle hingegen einen minimalen Durchmesser.
	Das Symbol S steht für Regardless of Feature Size (RFS und bedeutet dass ein Objekt jede beliebige Größe innerhalb der festgelegten Grenzen haben kann.

Befehls Optionen

Option	Beschreibung
Symbol	Fügt ein Toleranz-Symbol ein; zeigt folgenden Dialog an: Wählen Sie ein Symbol und klicken Sie dann auf OK.
Toleranz 1 Toleranz 2	Definiert Toleranz Spezifikation: Durchmesser - schaltet das Durchmesser Symbol durch Klicken ein oder aus. Wert - definiert den Wert der Toleranz. Material Zustand - durch Klicken wird folgender Dialog angezeigt:
Datum 1 Datum 2 Datum 3	Definiert das Referenz-Datum: Wert - definiert den Datum Wert. Material Zustand - klicken Sie, um den Material Zustand Dialog anzuzeigen.
Höhe	Definiert die Höhe der Toleranz Symbole.
Datum Bezeichner	Definiert den Datum Bezeichner wie Datum A.
Geplante Toleranzzone	Schaltet das geplante Toleranzzonen Symbol ein oder aus:

Verfahren

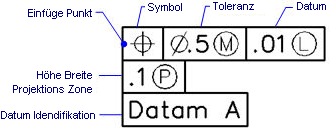

Erzeugen eines geometrischen Toleranz Rahmens

Bearbeitung mit Griffen

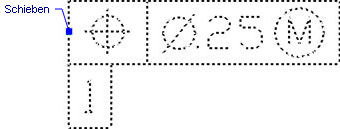

Toleranzen können direkt durch Griffe bearbeitet werden:

1. Wählen Sie die Toleranz. Beachten Sie, dass es nur einen Griff gibt.

2. Ziehen Sie den Griff, um die Toleranz zu verschieben.

Ähnliche Befehle

Führung - hängt Toleranzen an Führungslinien an.

BemOrdinate - zeichnet X und Y Ordinaten Bemaßungen.
