BimRaster (bimgrid)

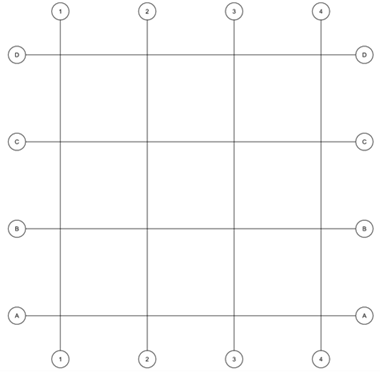

Erzeugt 2-dimensionale rechteckige und radiale Raster.

Zugriff auf den Befehl

Befehlszeile: bimraster

Quad: Modell

Multifunktionsleiste: Start | Klassifizieren | Rechteck- / Radial-Raster

Werklzeugkasten: BIM | BIM Raster

: bimraster

Sie werden aufgefordert:

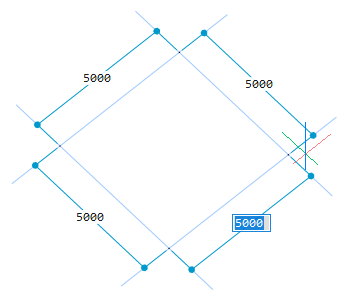

Ersten Punkt eingeben [versatzU/versatzV/versatzBezeichner/Radial]: (Geben Sie den ersten Punkt an oder wählen Sie eine Option aus.)

Zweiten Punkt eingeben [versatzU/versatzV/versatzBezeichner]: (Geben Sie den zweiten Punkt an oder wählen Sie eine Option aus.)

Option	Beschreibung
Versatz U	Legt den Linienversatz zwischen den U-Linien in V-Richtung fest (" Zwischenraum zwischen den U-Linien"). Sie werden aufgefordert: Versatz zwischen den U-Rasterachsen eingeben:Geben Sie einen Wert ein oder drücken Sie die Eingabetaste.
Versatz V	Legt den Linienversatz zwischen den V-Linien in U-Richtung fest (" Zwischenraum zwischen den V-Linien"). Sie werden aufgefordert: Versatz zwischen den V-Rasterachsen eingeben:Geben Sie einen Wert ein oder drücken Sie die Eingabetaste.
Versatz Bezeichner	Legt den Beschriftungsversatz zu den Rasterachsen fest. Sie werden aufgefordert: Bezeichner Versatz eingeben: (Geben Sie einen Wert ein oder drücken Sie die Eingabetaste.)

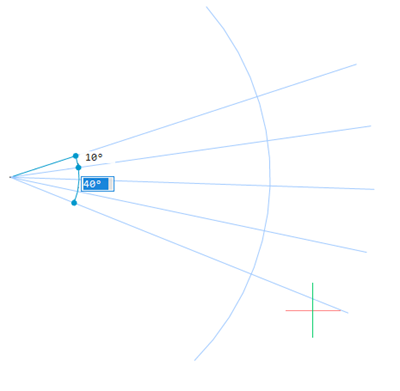

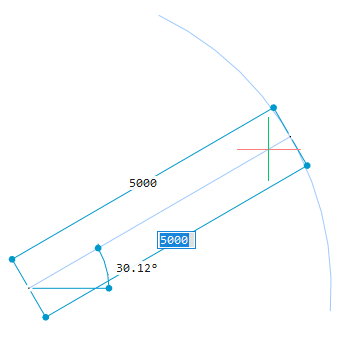

Radial ()	Erzeugt ein radiales Raster. Sie werden aufgefordert: Ersten Punkt eingeben [versatzU/versatzV/versatzBezeichner/Rechteckig]: (Geben Sie den Mittelpunkt des radialen Rasters an oder wählen Sie eine Option aus.) Zweiten Punkt eingeben [versatzU/versatzV/versatzBezeichner]: (Geben Sie die Startlinien des radialen Rasters an oder wählen Sie eine Option aus.) Dritten Punkt eingeben [versatzU/versatzV/versatzBezeichner]: (Geben Sie die Endlinien des radialen Rasters an oder wählen Sie eine Option aus.)
