PEdit (pedit)

Bearbeitungen von Polylinien, 3D-Polylinien und 3D-Netze (kurz für "Polylinie bearbeiten").

Zugriff auf den Befehl über

Befehlszeile: pedit

Alias: pe

Menü: Ändern | Polylinien bearbeiten

Werkzeugkasten: Ändern |

Maus: Doppelklicken Sie eine Polylinie

: pedit

Aufforderung in der Befehlszeile:

Wähle Polylinie zum bearbeiten [Mehrere]: Wählen Sie eine Polylinie oder Polyflächennetze oder geben Sie M ein, um mehrere Polylinien zu wählen.

Wenn eine 2D-Polylinie ausgewählt wurde, werden Sie aufgefordert:

Polylinien bearbeiten [Bearbeiten/Schließen/Kurvelöschen/Anpassen/Verbinden/Linientyp/Richtung/SPline/verJüngung/BReite/Zurück] eXit: Geben Sie eine Option ein, oder drücken Sie die Eingabetaste, um den Befehl zu beenden.

Wenn eine 3D-Polylinie ausgewählt wurde, werden Sie aufgefordert:

Polylinien bearbeiten [Bearbeiten/Schließen/Kurvelöschen/Verbinden/Richtung/SPline/Zurück/

Wenn ein 3D-Polyflächennetz ausgewählt wurde, werden Sie aufgefordert:

Polylinien bearbeiten [Bearbeiten/GlättungLöschen/Mschließen/Nschließen/Zurück]

Wenn eine Linie, Bogen, Kreis oder Spline ausgewählt wurde, werden Sie aufgefordert:

Das ausgewählte Element ist keine Polylinie. Umwandeln in eine? [Ja/Nein]

Polylinien bearbeiten [Bearbeiten/Schließen/Kurvelöschen/Anpassen/Verbinden/Linientyp/Richtung/SPline/verJüngung/BReite/Zurück]

Wenn die Option Mehrere ausgewählt wird, werden Sie aufgefordert:

Objekte wählen: Wählen Sie Linien, Polylinien, Bögen und/oder Splines.

Wenn eine oder mehrere Linien, Bögen, Kreise oder Splines ausgewählt wurden, werden Sie aufgefordert:

Das ausgewählte Element ist keine Polylinie. Umwandeln in eine? [Ja/Nein]

Polylinien bearbeiten [Bearbeiten/Schließen/Kurvelöschen/Anpassen/Verbinden/Linientyp/Richtung/SPline/verJüngung/BReite/Zurück]

Befehls Optionen

2D Polylinie Option	Beschreibung
kontrollpunkte Bearbeiten	Bearbeitet Eckpunkt; und meldet: Kontrollpunkte bearbeiten: Nächster/Vorher/Winkel/BRUch/Einfügen/Schieben/Regen/Auswählen/AusRichten/BREite/eXit/ - geben Sie eine Option ein. BricsCAD zeigt eine dreieckige Markierung am Anfang der Polylinie, und eine X-Markierung am aktuellen Kontrollpunkt. Geben Sie Nächster oder Vorher ein, um die Markierung auf einen anderen Eckpunkt zu verschieben. Benutzen Sie alternativ die Option Auswählen um den Kontrollpunkt direkt zu wählen.
Nächster	Verschiebt die X-Markierung auf die nächste Ecke. Wenn die Markierung auf dem letzten Eckpunkt einer geschlossenen Polylinie steht, wird diese nicht weiter auf den "Nächsten" (Ersten Kontrollpunkt der Polylinie) verschoben.
Vorher	Verschiebt die X-Markierung zum vorherigen Kontrollpunkt.
Winkel	Änderungen der Winkel des aktuellen Segments: Wenn das Segment ein Bogen ist, ändert der Winkel die Krümmung des Bogens. Wenn das Segment eine Linie ist, wird diese in einen Bogen geändert. Geben Sie 0 ein, um einen Bogen in ein Linien Segment umzuwandeln. Sie werden aufgefordert: Eingeschlossener Winkel für Segment (0 ist GUZ, 0 ist gerade, - geben Sie einen Winkel ein.
BRUch	Entfernt Segmente aus der Polylinie; und fragt Sie: Nächster/Vorher/Auswählen/Los/Beenden/ - geben Sie eine Option ein. BricsCAD markiert zwei Kontrollpunkte, die Segmente zwischen den markierten Punkten werden entfernt.
Nächster	Verschiebt die zweite X-Markierung auf die nächste Ecke.
Vorher	Verschiebt die zweite X-Markierung auf den vorherigen Kontrollpunkt.
Wahl	Verschiebt die zweite X-Markierung direkt auf einen anderen Kontrollpunkt; und fragt Sie: Verschiebe Markierung zum nächsten Eckpunkt. Wähle Punkt auf dem Segment - wählen Sie einen Punkt auf der Polylinie. BricsCAD platziert die zweite X-Markierung auf dem Kontrollpunkt, der am nächsten zum ausgewählten Punkt liegt. Diese Option ist schneller als die Verwendung der Optionen Nächster und Vorher.
Los	Löscht die Segmente zwischen den markierten Kontrollpunkten. Diese Aktion macht: Aus geschlossenen Polylinien, offene Polylinien. Aus einer offenen Polylinie, zwei offene Polylinien, mit einer Lücke zwischen ihnen. Dieser Vorgang kann nicht rückgängig gemacht werden.
Beenden	Beendet diese Sub-Sub-Option, und kehrt zur vorherigen Eingabeaufforderung zurück.

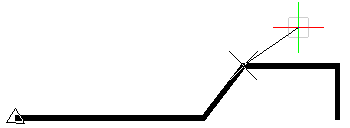

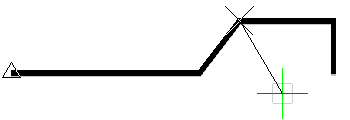

Einfüge	Fügt einen Kontrollpunkt ein; Sie werden gefragt: Lage des neuen Eckpunktes: - wählen Sie einen Punkt für den neuen Kontrollpunkt. Die Zug-Linien Vorschau zeigt die neue Position des Eckpunktes. BricsCAD fügt einen neuen Kontrollpunkt und ein neues Segment ein.

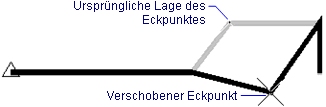

Schieben	Verschiebt den aktuellen Kontrollpunkt; Sie werden gefragt: Neue Position für Kontrollpunkt - wählen Sie einen Punkt, zu dem der Kontrollpunkt verschoben werden soll. Die Zug-Linien Vorschau zeigt die neue Position des Punktes. BricsCAD verschiebt den Kotrollpunkt und die Segmente, die mit diesem verbunden sind. Es ist leichter die Eckpunkte mit Griffen zu verschieben.
Regen (regen)	Regeneriert die Polylinie, um Änderungen, die durch die Bearbeitung mit diesem Befehl entstehen, direkt anzuzeigen.
Auswählen	Verschiebt die X Markierung direkt zu einem anderen Eckpunkt; Sie werden gefragt: Zu bearbeitenden Punkt entlang Segment wählen - wählen Sie einen Punkt auf der Polylinie. BricsCAD platziert die X-Markierung auf dem Kontrollpunkt, der am nächsten zum ausgewählten Punkt liegt. Diese Option ist schneller als die Verwendung der Optionen Nächster und Vorher.
AusRichten	Entfernt alle Segmente zwischen zwei Kontrollpunkten; Sie werden gefragt: Ausrichten: Nächster/Vorher/Auswählen/Los/Beenden - Geben Sie eine Option ein. Wenn Sie den Anfangs- und Endpunkt einer Multi-Segment-Polylinie auswählen, wird die gesamte Polylinie gerade ausgerichtet, und wird dadurch zu einem einzelnen Segment.
Nächster	Verschiebt die zweite X-Markierung auf die nächste Ecke.
Vorher	Verschiebt die zweite X-Markierung auf den vorherigen Kontrollpunkt.
Wahl	Verschiebt die zweite X-Markierung direkt auf einen anderen Kontrollpunkt; und fragt Sie: Verschiebe Markierung zum nächsten Eckpunkt. Wähle Punkt auf dem Segment - wählen Sie einen Punkt auf der Polylinie. BricsCAD platziert die zweite X-Markierung auf dem Kontrollpunkt, der am nächsten zum ausgewählten Punkt liegt. Diese Option ist schneller als die Verwendung der Optionen Nächster und Vorher.
Los	Ersetzt die Segmente zwischen den beiden markierten Kontrollpunkten durch ein einzelnes Segment. Dieser Vorgang kann nicht rückgängig gemacht werden.
Beenden	Beendet diese Sub-Sub-Option, und kehrt zur vorherigen Eingabeaufforderung zurück.
Breite	Ändert die Breite des aktuellen Segments; und fordert Sie auf: Startbreite eingeben - definiert die Bereite am Anfang des Polylinien-Segmentes. Endbreite eingeben - definiert die Breite am Ende des Polylinien-Segmentes. Das "aktuelle" Segment liegt zwischen der X-Markierung und dem nächste Kontrollpunkt.
Beenden	Verlässt diese Sub-Option, und kehrt zur vorherigen Eingabeaufforderung zurück.
Schließen	Schließt die Polylinie, indem ein Segment zwischen dem Start- und Endpunkt eingefügt wird. Wenn die Polylinie geschlossen ist, wird die Option Öffnen dargestellt.
Öffnen	Öffnet geschlossene Polylinien durch Löschen des zuletzt gezeichneten Segments, das zum Schließen der Polylinie benutzt wurde. Wenn die Polylinie offen ist, wird die Option Schließen dargestellt.
Kurve_löschen	Macht die Auswirkungen der Optionen Anpassen und Spline rückgängig.
Anpassen	Passt eine Kurve an die Polylinie an. Um die angepasste Polylinie wieder in eine "normale" Polylinie umzuwandeln, verwenden Sie die Option Kurve löschen.
Verbinden	Wenn eine einzelne Polylinie bearbeitet wird: Fügt Linien, Bögen und Polylinien an die ausgewählten Polylinie an und fragt Sie: Zu verbindende Objekte wählen - wählen Sie Bögen und Linien. Diese Option funktioniert nur mit offenen Polylinien, mit aneinandergrenzenden Linien, Polylinien und Bögen; es funktioniert nicht mit Bändern. Aneinandergrenzend bedeutet, dass die Endpunkte der Objekte sich treffen müssen, wie dies mit dem Endpunkt Objektfang erstellt werden kann. Die Anzahl der bereits ausgewählten Objekte wird in der Befehlslzeile angezeigt: Objekte im Satz: 3 Drücken Sie die EINGABETASTE oder die Rechte Maustaste, um die Polylinie zu erstellen: 3 Segmente hinzugefügt Polylinie Die verbundenen Objekte übernehmen die Eigenschaften, wie z. B. Farbe, Breite und Layer der Quell-Polylinie. Wenn mehrere Polylinien bearbeitet werden: Anzeige in der Befehlszeile: Geben Sie empfindliche Entfernung ein oder [Verbindungstyp]: Führen Sie einen der folgenden Schritte aus: Drücken Sie die EINGABETASTE zum Erstellen von einer oder mehreren Polylinien mit verbundenen Linien, Polylinien und Bögen im Auswahlsatz. Geben Sie eine so genannte 'empfindliche Entfernung', drücken Sie dann die EINGABETASTE, um eine oder mehrere Polylinien mit verbundenen Linien, Polylinien und Bögen im Auswahlsatz zu erstellen. Wenn Endpunkte innerhalb der 'empfindlichen Entfernung' zusammenfallen, werden diese Linien, Polylinien und Bögen verlängert oder getrimmt. Geben Sie J ein und drücken Sie dann die EINGABETASTE. Sie werden aufgefordert: Geben Sie den Typ der Verbindung an: [Dehnen/Hinzufügen/Beide]: Wählen Sie einen Verbindungstyp: Dehnen: Erweitert oder kürzt die Segmente an ihren nächstgelegenen Endpunkten, die innerhalb der 'empfindlichen Entfernung' liegen. Hinzufügen: Fügt lineare Segmente zwischen den nächstgelegenen Endpunkten ein, die innerhalb der 'empfindlichen Entfernung' liegen. Beide: Wenn möglich, werden die ausgewählten Polylinien durch Verlängern oder Verkürzen verbunden; wenn dies nicht möglich ist, werden lineare Segmente eingefügt. BricsCAD meldet die Anzahl der erzeugten Polylinien in der Befehlszeile: "Anzahl" Segmente zu Polylinie hinzugefügt
Linientyp-modus	Legt fest, wie Linientypen über die Polylinien dargestellt werden; und fragt Sie: Linientyp ausgezogen entlang Polylinie: Ein/Aus Ein - Linientypen fangen beim Startpunkt an und hören beim Endpunkt auf. Aus - Linientypen starten und stoppen an jedem Eckpunkt. (Diese Option definiert die PLineGen Systemvariable.)
Richtung wechseln	Kehrt die Richtung der Polylinie um, der Startpunkt ist nun der Endpunkt und umgekehrt. Die Polylinie verändert durch diese Option ihr Aussehen nicht. Diese Option wirkt sich auf Vorgänge, die abhängig von der Richtung einer Polylinie sind, aus. Z. B. Kontrollpunkt Bearbeitung. Die Polylinie verändert durch diese Option ihr Aussehen nicht, mit der Ausnahme, dass die Dreiecks-Markierung sich ans andere Ende der offenen Polylinien verschiebt.
SPline	Wandelt die Polylinie in einen Spline um. Alle Breiteninformationen gehen verloren; verwenden Sie die Option Breite um diese neu zuzuweisen. Der Spline ist ein Bezier-Spline, dessen Glättung durch die Systemvariable SplineType definiert wird.
Verjüngung	Verjüngt sich die Breite der gesamten Polylinie von einem Ende zum anderen; Sie werden aufgefordert: Neue Start-Polylinien-Breite eingeben - definieren Sie die Breite am Startpunkt der Polylinie. Neue End-Polylinien-Breite eingeben - definieren Sie die Breite am Endpunkt der Polylinie.
Breite	Ändert die Breite aller Segmente; und fordert Sie auf: Neue Breite für alle Segmente eingeben - geben Sie die Breite ein. Diese Option überschreibt die Breiten, die durch die Option Verjüngen entstanden sind.
Zurück	Macht die letzte Aktion rückgängig.
Beenden	Beendet den Befehl.

3D Polylinie Option	Beschreibung
kontrollpunkte Bearbeiten	Bearbeitet Eckpunkt; und meldet: Bearbeite Kontrollpunkt: Nächsten/Vorherigen/BRUch/Einfügen/Schieben/Regen/Auswählen/AusRichten/BEEnden/ - geben Sie eine Option ein. Siehe Polylinie Optionen oben. (Die Winkel und die Breite Optionen fehlen, weil 3D-Polylinien keine Bögen und keine Breite Einstellungen haben können.)
Schließen	Schließt offene 3D Polylinie, indem ein Segment zwischen dem Start- und Endpunkt eingefügt wird. Wenn die 3D Polylinie geschlossen ist, wird die Option Öffnen dargestellt.
Öffnen	Öffnet geschlossene 3D Polylinien durch Löschen des zuletzt gezeichneten Segments, das zum Schließen der Polylinie benutzt wurde. Wenn die 3D Polylinie geöffnet ist, wird die Option Schließen dargestellt.
Kurve_löschen	Macht die Auswirkungen der Optionen Anpassen und Spline rückgängig.
Verbinden	Fügt Linien, Bögen und Polylinien an die ausgewählten Polylinie an und fragt Sie: Zu verbindende Objekte wählen: - wählen Sie Bögen und Linien. Diese Option funktioniert nur mit offenen Polylinien, mit aneinandergrenzenden Linien, Polylinien und Bögen; es funktioniert nicht mit Bändern. Aneinandergrenzend bedeutet, dass die Endpunkte der Objekte sich treffen müssen, wie dies mit dem Endpunkt Objektfang erstellt werden kann. Die verbundenen Objekte übernehmen die Eigenschaften, wie z. B. Farbe, Breite und Layer der Quell-Polylinie.
Richtung wechseln	Kehrt die Richtung der 3D Polylinie um, der Startpunkt ist nun der Endpunkt, und umgekehrt. Die 3D Polylinie verändert durch diese Option ihr Aussehen nicht. Diese Option wirkt sich auf Vorgänge, die abhängig von der Richtung einer Polylinie sind, aus. Z. B. Kontrollpunkt Bearbeitung. Die Polylinie verändert durch diese Option ihr Aussehen nicht, mit der Ausnahme, dass die Dreiecks-Markierung sich ans andere Ende der offenen Polylinien verschiebt.
Zurück	Macht die letzte Aktion rückgängig.
Beenden	Beendet den Befehl.

3D Polyflächennetze Option	Beschreibung
kontrollpunkte Bearbeiten	Verschiebt Kontrollpunkte; und fragt Sie: Kontrollpunkte bearbeiten: Nächster/Vorher/Winkel/BRUch/Einfügen/Schieben/Regen/Auswählen/AusRichten/BREite/eXit/Nächster: - geben Sie eine Option ein. BricsCAD zeigt am ersten Kontrollpunkt eine dreieckige Markierung an (0,0), und eine X-Markierung am aktuellen Kontrollpunkt. Es ist leichter die Eckpunkte mit Griffen zu verschieben.
Wahl	Verschiebt die X Markierung direkt zu einem anderen Eckpunkt; Sie werden gefragt: Zu bearbeitenden Punkt entlang Segment wählen: -wählen Sie einen Punkt auf dem 3D Polyflächennetz. BricsCAD platziert die X-Markierung auf dem Kontrollpunkt, der am nächsten zum ausgewählten Punkt liegt. Diese Option ist schneller als die Verwendung der Optionen Nächster und Vorher.
Nächster	Verschiebt die X-Markierung auf die nächste Ecke. Wenn sich die Markierung am letzten Eckpunkt befindet, verschiebt sich die Markierung durch diese Option nicht zum "Nächsten" ersten Kontrollpunkt.
Vorher	Verschiebt die X-Markierung zum vorherigen Kontrollpunkt.
Links	Verschiebt die X-Markierung nach links.
REchts	Verschiebt die X-Markierung nach rechts.
nach Oben	Verschiebt die X-Markierung zum nächst höher nummerierten Kontrollpunkt.
nach Unten	Verschiebt die X-Markierung zum nächst niedrig nummerierten Kontrollpunkt.
Schieben	Verschiebt den aktuellen Kontrollpunkt; Sie werden gefragt: Neue Position für Kontrollpunkt: - wählen Sie einen Punkt, um den Kontrollpunkt zu verschieben. Die Zug-Linien Vorschau zeigt die neue Position des Punktes. BricsCAD verschiebt den Kontrollpunkt und die damit verbundenen Flächen.
Regen	Regeneriert die Polylinie, um Änderungen, die durch die Bearbeitung mit diesem Befehl entstehen, direkt anzuzeigen.
Beenden	Verlässt diese Sub-Option, und kehrt zur vorherigen Eingabeaufforderung zurück.
GLättung	Entfernt die Bezier-Spline-Glättung vom 3D Polyflächennetz.
Mschließen	Schließt das 3D Polyflächennetz in der m Richtung: Wenn das 3D Polyflächennetz geschlossen ist, erscheint Option Möffnen.
Möffnen	Öffnet das 3D Polyflächennetz in der m Richtung: Wenn das 3D Polyflächennetz geschlossen ist, erscheint Option Mschließen.
Nschließen	Schließt das 3D Polyflächennetz in der n Richtung: Wenn das 3D Polyflächennetz geschlossen ist, erscheint Option Nöffnen.
Nöffnen	Öffnet das 3D Polyflächennetz in der n Richtung: Wenn das 3D Polyflächennetz geschlossen ist, erscheint Option Nschließen.
Zurück	Macht die letzte Aktion rückgängig.
Beenden	Beendet den Befehl.

Verfahren

Objekt in eine Polylinie umwandeln

Umwandeln einer Polylinie in eine Kurve

Umwandeln eines geraden Polyliniensegmentes in einen Bogen

Aufbrechen einer Polylinie in zwei einzelne Polylinien

Einfügen eines neuen Kontrollpunktes in eine Polylinie

Verschieben eines Kontrollpunktes in einer Polylinie

Löschen eines Kontrollpunktes in einer Polylinie

Ändern der Breite eines Polyliniensegmentes

Einer Polylinie eine gleichbleibende Breite zuweisen

Eine Polylinie gleichförmig auf ihrer Länge verjüngen

Verbinden eines Bogens, einer Linie oder einer Polylinie mit einer bestehenden Polylinie

Öffnen und Schließen von Polylinien

Einstellen des Linientyp Generations-Modus

Ähnliche Befehle

3dPoly - zeichnet 3D Polylinien.

3dFläche - zeichnet 3D-Flächen mit vier Kanten, diese sind optional unsichtbar.

3DNetz - zeichnet 3D-Oberflächen-Netze von der Größe m x n.

PolyKonvert - wandelt Lightweight Polylinien zu klassischen Polylinien (2D Polylinien) um und umgekehrt.

Verbinden - verbindet Linien, LW-Polylinien, 2D Polylinien, 3D Polylinien, Kreisbögen, Elliptische Bögen, Splines und Spiralen an ihren gemeinsamen Endpunkten.

PeditExt - Bearbeitungen Kontrollpunkte und Segmente einer Polylinie.

PNetz - erzeugt 3D Vielflächen-Netze.

PLinie - zeichnet Polylinien.

Splinedit - ändert die Eigenschaften eines Splines oder konvertiert einen Spline in eine Polylinie.
