3DPOLY (3dpoly)

3DPOLY Befehl

Erstellt eine 3D-Polylinie.



Symbol:

Alias: 3DP

Beschreibung

Erstellt ein einzelnes 3D-Polylinienobjekt mit mehreren Liniensegmenten, indem der Anfangs- und Endpunkt jedes Segments angegeben wird. Die Optionen ermöglichen, die Geometrie rückgängig zu machen und zu schließen.



Methoden zum Erstellen einer 3D-Polylinie

Dieser Befehl umfasst 3 Methoden, um mit der Erstellung einer 3D-Polylinine zu beginnen:

• Beginn der Polylinie
• Letzter Punkt
• Folgen

Sie können weiterhin unbegrenzt viele Segmente hinzufügen, bis Sie die Eingabetaste drücken, um den Befehl zu beenden.

Beginn der Polylinie

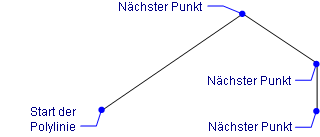

Beginnen Sie, eine 3D-Polylinie zu erstellen, indem Sie einen Startpunkt angeben:

Nächsten Punkt definieren

Bestimmen Sie den nächsten Scheitelpunkt der Polylinie.

Zusätzliche Optionen: [Schließen/Rückgängig]

Letzter Punkt

Beginnen Sie, eine 3D-Polylinie aus dem zuletzt ausgewählten Punkt zu erstellen:

Nächster Punkt

Bestimmen Sie den nächsten Scheitelpunkt der Polylinie.

Zusätzliche Optionen: [Schließen/Rückgängig]

Folgen

Beginnen Sie, eine 3D-Polylinie vom letzten gezeichneten Bogen- oder Liniensegment aus zu erstellen, indem Sie dessen Winkel folgen:

Nächster Punkt

Geben Sie die Länge des Segments an. Die Auswahl eines Punktes bestimmt nur die Länge, da der Winkel dem letzten Segment folgt.

Zusätzliche Optionen: [Schließen/Rückgängig]



Optionen im 3DPOLY Befehl

Nachdem Sie mit der Erstellung einer 3D-Polylinie begonnen haben, stehen möglicherweise die folgenden Optionen zur Verfügung:

Zurück

Machen Sie das letzte 3D-Polyliniensegment rückgängig und fahren Sie mit dem Zeichnen am vorherigen Startpunkt fort.

Schließen

Zeichnet automatisch ein 3D-Polyliniensegment vom Endpunkt des letzten Segments zum Startpunkt des ersten Segments. Damit ist der Befehl beendet.



_______________________________________________

Alt

3DPOLY (3dpoly)

 Erzeugt 3D-Polylinien (Kurzform für "dreidimensionale Polylinien").

Zugriff auf den Befehl über

Befehlszeile: 3dpoly

alias: 3dp

Menü: Zeichnen | 3D-Polylinie

Werkzeugkasten: Zeichnen | Polylinien |

: 3dpoly

Aufforderung in der Befehlszeile:

Beginn der Polylinie festlegen oder [Folgen] Drücken Sie die Eingabetaste, um zu folgen>: Wählen Sie einen Punkt, oder geben Sie x,y,z Koordinaten oder drücken Sie die Eingabetaste, um den letzten Punkt auswählen.

Nächster Punkt: Wählen Sie einen weiteren Punkt, oder geben Sie die x,y,z-Koordinaten ein.

Nächsten Punkt definieren oder [Zurück]: Wählen Sie einen Punkt, oder geben Sie eine Option ein.

Nächsten Punkt definieren oder [Schließen/Zurück]: Wählen Sie einen Punkt, oder geben Sie eine Option ein.

Nächsten Punkt definieren oder [Schließen/Zurück]: Wählen Sie einen Punkt, oder geben Sie eine Option ein, oder drücken Sie die Eingabetaste, um zu beenden.

Nächsten Punkt definieren oder [Schließen/Zurück]: Wählen Sie einen Punkt, oder geben Sie eine Option ein, oder drücken Sie die Eingabetaste, um zu beenden.

Mit dem Befehl PEdit können Sie 3D-Polylinien bearbeiten.

Befehls Optionen

Option	Beschreibung
Letzter Punkt	Verwendet den letzten Punkt als Startpunkt der Polylinie.
Beginn der Polylinie	Bestimmt den Startpunkt der Polylinie. Wählen Sie einen Punkt, oder geben Sie x,y,z Koordinaten ein.
Folgen	Zeichnet das erste Segment im gleichen Winkel wie das zuvor erstellte Linien- oder (3D- oder 2D) Polylsegment; Bewegen Sie die Maus, um die Länge zu ändern.
Nächster Punkt	Bestimmt den nächsten Kontrollpunkt der Polylinie. Wählen Sie einen Punkt, oder geben Sie x,y,z Koordinaten ein. Drücken Sie die Eingabetaste, um den Befehl zu beenden.
Zurück	Entfernt das letzte Segment.
Schließen	Schließt die Polylinie und beendet den Befehl.



Bearbeitung mit Griffen

3D-Polylinien können an den Griffen direkt bearbeitet werden:

1. Wählen Sie eine 3D-Polylinie aus. Beachten Sie, es gibt an jedem Ende eines Segmentes einen Griff.

2. Ziehen Sie einen Griff, um ein Segment zu dehnen.



Ähnliche Befehle

Spirale - erstellt eine 2D Spirale oder eine 3D Helix.

PLinie - erzeugt eine 2D-Polylinie.

PEdit - bearbeitet Polylinien.

Ring - erzeugt fette Kreise aus Polylinien.

Polygon - erzeugt regelmäßige Polygone aus Polylinien.

Rechteck - erzeugt Rechtecke aus Polylinien.
