Der Plotstil Manager

Befehl: PLOTSTILMANAGER

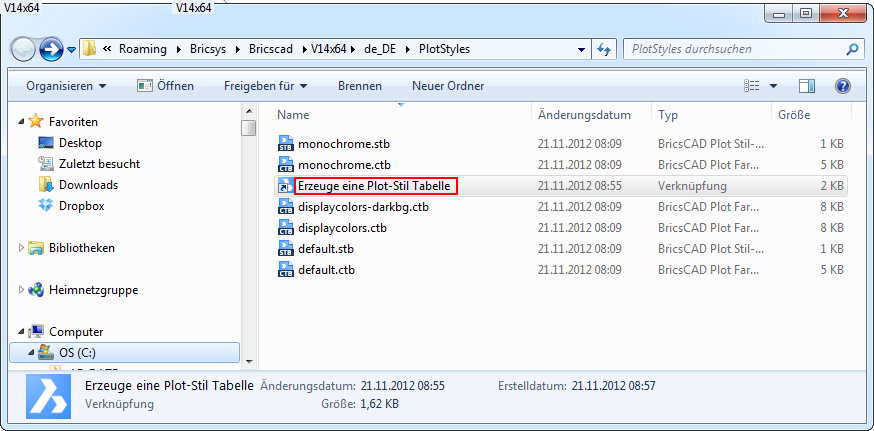

Der Plotstil Manager ist ein Fenster, in welchem die Dateien der Plot Stil Tabellen aufgelistet sind (CTB-Dateien und STB-Dateien).

Der Plotstil Manager erlaubt Ihnen:

Das Erzeugen von farbabhängigen Plot Stilen (CTB) und benannten Plot Stilen (STB) unter der Verwendung des Assistenten für das Erzeugen einer Plot Stil Tabelle.
Bestehende Plot Stil Tabellen bearbeiten.

So öffnen Sie den Plotstil Manager

Führen Sie einen der folgenden Schritte aus:

Wählen Sie Plotstil Manager... im Menü Datei.
Geben Sie PLOTSTILMANAGER in die Befehlszeile ein, drücken Sie dann die Eingabetaste.

Erzeugen einer neuen Plot Stil Tabelle

Öffnen Sie den Plotstil Manager.

Machen Sie einen Doppelklick auf die Verknüpfung Erzeuge eine Plot-Stil Tabelle.

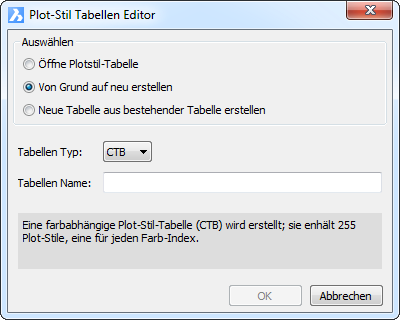

Das Dialogfenster Plot-Stil Tabelle hinzufügen öffnet sich.
Wählen Sie Von Grund auf neu erstellen,
Führen Sie einen der folgenden Schritte aus:
Wählen Sie entweder CTB oder STB vom Auswahlfeld Tabellen Typ.

CTB (Color-abhängige Plot Stil Tabelle) - Grundlagen für Plots nach Objekt Farben. Plot-Parameter wie Stiftstärke und Linientyp werden über die Farben von Objekten zugewiesen. Dieses System ist schon älter und weniger flexibel als benannte Plot-Stile, ist aber standardmäßig in allen neuen Zeichnungen eingestellt. Erzeugt eine CTB-Datei.

STB (Benannte Plot Stil Tabelle) - Grundlagen für Plots mit Plot-Stilen. Plot-Parameter können für jeden Objekttyp und jeden Layer definiert werden. Dieses System ist neu und flexibler, aber möglicherweise nicht kompatibel mit anderen Software-Paketen, die DWG-Dateien lesen. Erzeugt eine STB-Datei.

Wählen Sie Neue Tabelle aus bestehender Tabelle erstellen, wählen Sie dann eine Datei im Dropdown-Listenfeld oder klicken Sie auf die Schaltfläche Durchsuchen, um eine vorhandene CTB oder STB-Datei auszuwählen.

Geben Sie einen Namen in das Feld Tabellen Name ein, klicken Sie dann auf OK.

Der Dialog Plot Stil Tabelleneditor wird angezeigt.

So erzeugen Sie eine neue Plot-Stil Tabelle im Dialogfenster Drucken

Öffnen Sie den Dialog Drucken.
Klicken Sie auf Erzeuge einen neuen Plot-Stil () im Dialog Drucken.

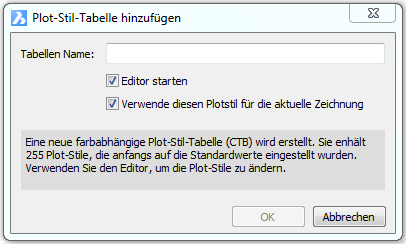

Der Dialog Plot-Stil-Tabelle hinzufügen wird angezeigt.
Geben Sie einen Namen in das Feld Tabellen Name ein, klicken Sie dann auf OK.
Wenn die Option Editor starten gewählt ist, wird der Dialog Plot-Stil Tabelleneditor angezeigt.
Wenn die Option Verwende diesen Plotstil für die aktuelle Zeichnung gewählt ist, wird der neue Plot Stil für das aktuelle Layout verwendet.

ANMERKUNG

Die vorbeschriebene Prozedur erzeugt eine CTB-Datei in einer Zeichnung vom Typ CTB und eine STB-Datei in einer Zeichnung vom Typ STB.

Bearbeiten einer Plot-Stil Tabelle

Öffnen Sie den Plotstil Manager.
Doppelklicken Sie die Plot-Stil Tabelle, die Sie bearbeiten möchten.

Der Dialog Plot Stil Tabelleneditor wird angezeigt.

Bearbeiten einer Plot-Stil Tabelle im Dialog Drucken

Öffnen des Dialog Drucken.
Wählen Sie eine Plot-Stil Tabelle von der Plot-Stil Tabellen Liste.
Klicken Sie auf die Schaltfläche Bearbeite Plot-Stil ().

Der Dialog Plot Stil Tabelleneditor wird angezeigt.
