XZuschneiden (xclip)

Schneidet extern referenzierte Zeichnungen zu und passt die vordere und hintere Abschneide-Ebene an. (kurz für "Xref-Zuschneiden").

Zugriff auf den Befehl über

Befehlszeile: xzuschneiden

Alias:  xzu

Menü: Ändern | Xref Zuschneiden

: xzuschneiden

Aufforderung in der Befehlszeile:

Objekte wählen: Wählen Sie eine oder mehrere Xrefs.

Objekte im Satz: 1

Objekte wählen: Wählen Sie weitere Xrefs, oder drücken Sie die Eingabetaste, um fortzufahren.

Ein/Aus/abschneide Tiefe/Löschen/erzeuge Polylinie/Neue grenze/

[Wähle Polylinie/Polygonal/Rechteck]

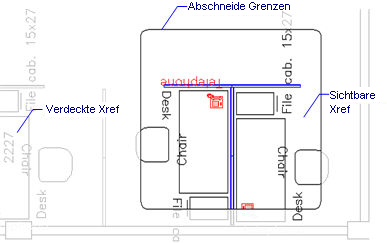

Der verborgenen Teil des Xref ist grau dargestellt, dies ist lediglich zu illustrativen Zwecken erfolgt; in der Regel kann man diesen Teil nicht sehen, wenn Zuschneiden eingeschaltet ist.

Befehls Optionen

Option	Beschreibung
Neu grenze	Je nachdem, ob eine Begrenzung bereits besteht, wird der Befehl folgende Eingabeaufforderungen anzeigen: Wenn keine Grenze existiert, wird gemeldet: [Wähle Polylinie/Polygonal/Rechteck] - Geben Sie W, P, oder R ein. Wenn bereits eine Grenze besteht, wird gemeldet: Alte Grenze(n) löschen [Ja/Nein] - geben Sie J oder N ein. Diese Option ersetzt die abschneide Grenze durch eine neue Grenze. Bitte beachten Sie, dass der Befehl, wenn alle bisherigen Grenzen gelöscht wurden, nur durch die Aufforderung neue Grenzen zu wählen, weiter ausgeführt wird. Die Eingabe Nein bei der vorherigen Eingabeauffordung wird also den Befehl XZuschneiden abbrechen.
Wähle Polylinie	Wählen Sie eine vorhandene Polylinie. Sie können splined Rechtecke, Ringe, Polylinien und Polygone wählen. Die Polylinie muss nicht geschlossen sein, darf sich selbst aber nicht schneiden.
Polygonal	Erzeugt eine mehrseitige Abschnitts-Grenze; und fordert Sie auf: Definieren Sie den ersten Punkt - wählen Sie einen Punkt in der Zeichnung, oder geben Sie x,y Koordinaten ein. Definieren Sie den nächsten Punkt oder [Zurück] - wählen Sie einen weiteren Punkt in der Zeichnung, oder geben Sie x,y Koordinaten ein. Definieren Sie den nächsten Punkt oder [Zurück] - wählen Sie weitere Punkte, oder drücken Sie die Eingabetaste, um das Polygon fertig zu stellen.
Rechteckig	Erstellt eine rechteckige Abschnitts-Grenze, und fordert Sie: Erste Ecke festlegen: - Wählen Sie einen Punkt in der Zeichnung, oder geben Sie x,y Koordinaten ein. Gegenüberliegende Ecke festlegen: - Wählen Sie einen weiteren Punkt in der Zeichnung, oder geben Sie x,y Koordinaten ein.
Ein	Schaltet Abschnitt-Grenzen ein.
AUs	Schaltet die Abschnitts-Grenzen inaktiv, die Xrefs sind wird wieder komplett sichtbar. Die Abschnitts-Grenzen werden weiterhin gespeichert.
abschneide Tiefe	Stellt die 3D vordere und hintere Abschneide-Tiefe ein; Sie werden aufgefordert: Definiere vorderen Abschneide Punkt oder [Entfernung/Löschen] - geben Sie eine Option ein. Definiere hinteren Abschneide Punkt oder [Entfernung/Löschen] - geben Sie eine Option ein. Diese Option ist für 3D-Xrefs geeignet, bei denen ein Teil der Vorder -und Rückseite des Modells nicht dargestellt werden soll. Diese Option funktioniert nicht, solange Sie nicht mindestens eine Abschnitts-Grenze definiert haben.
Definiere vorderen Abschneide Punkt	Definiert die Position der vorderen Abschnitts-Ebene. Wählen Sie einen Punkt, oder geben Sie Koordinaten ein. Die Ebene wird parallel zum aktuellen Ansichtspunkt.
Abstand	Definiert den Abstand des Abschnitt-Punktes, Sie werden aufgefordert: Definiere die Entfernung von der Grenze - definiert die Entfernung von der Abschnitt-Grenze zur vorderen oder hinteren Ebene.
Entfernen	Entfernt die vorderen oder hinteren Abschnitts-Ebenen.
Definiere hinteren Abschneide Punkt	Definiert die Position der hinteren Abschnitts-Ebene. Wählen Sie einen Punkt, oder geben Sie Koordinaten ein. Die Ebene wird parallel zum aktuellen Ansichtspunkt.
Löschen	Löscht alle Abschnitt Grenzen; es wird keine weiter Eingabeaufforderung oder Warnung ausgegeben.
erzeuge Polylinie	Zeichnet eine Polylinie über einen ausgewählten Abschnitts-Grenze. Auf diese Weise können Sie die Abschnitts-Grenze bearbeiten; dies geschieht auf indirekte Weise: 1. Generieren Sie mit dieser Option die Polylinie, und beenden Sie den Befehl. 2. Benutzen Sie den Befehl PEdit, um die Polylinie zu bearbeiten. 3. Wiederholen Sie den Befehl XZuschneiden, benutzen Sie dann die Option Neu | wähle Polylinie, um die Polylinie wieder als Abschnitts-Grenze zu definieren.

Ähnliche Befehle

Pdfzuschneid - Schneidet PDF- Unterlagen zu.

XRef - hängt Zeichnungen an, und steuert diese extern referenzierten Zeichnungen durch Eingaben im Zeichnungs Explorer.

-XRef - hängt Zeichnungen an, und steuert diese extern referenzierten Zeichnungen durch Eingaben in der Befehlszeile.

AfZuschneiden - schneidet Ansichtsfenster zu.

BildZuschneiden - schneidet Bilder zu.
