Ai_Box (ai_box)

 Erzeugt einen 3D-Quader als Polygonnetz-Oberfläche.

Zugriff auf den Befehl über

Befehlszeile: ai_box

Menü: Model | Netze | Quader

Werkzeugkasten: Netze |

: ai_cone

Aufforderung in der Befehlszeile:

Ecke des Quaders <0,0,0>: Wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.

Länge der Seite des Quaders: Wählen Sie einen Punkt, oder geben Sie die Länge ein.

Breite des Quaders festlegen oder [Würfel]: Wählen Sie einen Punkt, geben Sie die Breite ein oder geben Sie ein W ein.

Höhe des Quaders: Geben Sie die Höhe ein.

Drehwinkel für Quader<0>: Geben Sie den Drehwinkel ein oder drücken Sie die Eingabetaste für keinen.



Befehls Optionen

Option	Beschreibung

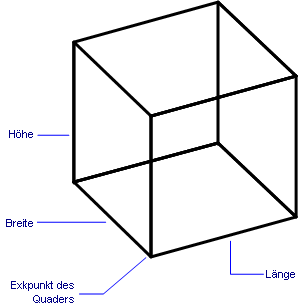

Ecke des Quaders	Bestimmt die linke untere Ecke des Quaders.
Länge der Seite des Quaders	Bestimmt die Länge einer Seite entlang der positiven x-Richtung.
Breite des Quaders	Bestimmt die Breite einer Seite entlang der positiven y-Richtung.
Höhe des Quaders	Bestimmt die Höhe einer Seite entlang der positiven z-Richtung.
Drehwinkel für Quader	Bestimmt den Drehwinkel gegen den Uhrzeigersinn.
Würfel	Erzeugt einen Quader mit gleichlangen Seiten.



Bearbeitung mit Griffen

Quader aus Polygonnetz-Oberflächen, können direkt über Griffe bearbeitet werden:

1. Wählen Sie einen Quader aus. Es müssen mehrere Griffe vorhanden sein.

2. Ziehen Sie einen Griff, um die angrenzenden Flächen zu dehnen.



Ähnliche Befehle

Ai_Cone - erzeugt einen 3D-Kegel als Polygonnetz-Oberfläche.

Ai_Cylinder - erzeugt einen 3D-Zylinder als Polygonnetz-Oberfläche.

Ai_Dish - erzeugt eine 3D-Schale als Polygonnetz-Oberfläche.

Ai_Dome - erzeugt eine 3D-Kuppel als Polygonnetz-Oberfläche.

Kantob - erzeugt eine Coons-Fläche als Netzoberfläche.

Ai_Pyramid - erzeugt eine 3D-Pyramide als Polygonnetz-Oberfläche.

RotOb - erzeugt eine Rotationsoberfläche als Netzoberfläche.

RegelOb - erzeugt eine Rotationsoberfläche als Polygonnetz-Oberfläche.

Ai_Sphere - erzeugt eine 3D-Kugel als Polygonnetz-Oberfläche.

Tabob - erzeugt eine extrudierte Oberfläche als Netzoberfläche.

Ai_Torus - erzeugt einen 3D-Torus als Polygonnetz-Oberfläche.

Ai_Wedge - erzeugt einen 3D-Keil als Polygonnetz-Oberfläche.
