Ai_Dome (ai_dome)

Erzeugt die obere Hälfte einer Kugel als 3D-Polygonnetz-Oberfläche.

Zugriff auf den Befehl über

Befehlszeile: ai_dome

Menü: Model | Netze | Kuppel

Werkzeugkasten: Netze |

: ai_dome

Aufforderung in der Befehlszeile:

Mittelpunkt der Kuppel: Wählen Sie einen Punkt, oder geben Sie die Koordinaten ein.

Radius der Kuppel oder [Durchmesser]: Wählen Sie einen Punkt, geben Sie die Koordinaten ein, oder geben Sie ein D ein.

Anzahl der Segmente um die Kuppel <16>: Geben Sie eine Anzahl ein, oder drücken Sie die Eingabetaste, um den voreingestellten Wert zu akzeptieren.

Anzahl der Oben-nach-unten-Segmente <8>: Geben Sie eine Anzahl ein, oder drücken Sie die Eingabetaste, um den voreingestellten Wert zu akzeptieren.

en.

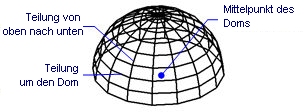

Befehls Optionen

Option	Beschreibung
Mittelpunkt der Kuppel	Bestimmt den Mittelpunkt der offenen Seite der Kuppel; diese Seite wird in der aktuellen x-y-Ebene erzeugt.
Radius der Kuppel	Bestimmt den Radius der Kuppel.
Anzahl der Segmente um die Kuppel	Ändert die Anzahl der horizontalen Isolinien, die benötigt werden, um die gekrümmte Oberfläche der Kuppel zu simulieren.
Anzahl der Oben-nach-unten-Segmente	Ändert die Anzahl der vertikalen Isolinien, der voreingestellte Wert beträgt 8.
Durchmesser	Bestimmt den Durchmesser der Kuppel. Und fragt Sie: Durchmesser der Kuppel - bestimmt den Durchmesser durch Wählen eines Punktes oder durch Eingabe eines Wertes.



Bearbeitung mit Griffen

Kuppeln aus Polygonnetz-Oberflächen, können direkt über Griffe bearbeitet werden:

1. Wählen Sie eine Kuppel aus. Es müssen mehrere Griffe vorhanden sein.

2. Ziehen Sie einen Griff, um die angrenzenden Flächen zu dehnen.
