Ai_Wedge (ai_wedge)

Erzeugt einen Keil als eine 3D-Polygonnetz-Oberfläche.

Zugriff auf den Befehl über

Befehlszeile:  ai_wedge

Menü: Model | Netze | Keil

Werkzeugkasten: Netze |

: ai_wedge

Aufforderung in der Befehlszeile:

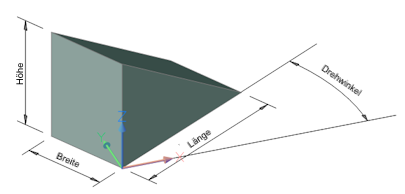

Ecke des Keils: Wählen Sie einen Punkt oder geben Sie die Koordinaten ein.)

Länge des Keils: Definieren Sie die Länge oder wählen Sie zwei Punkte.

Beite des Keils: Definieren Sie die Breite oder wählen Sie zwei Punkte.

Höhe des Keils Definieren Sie die Höhe oder wählen Sie zwei Punkte.

Drehwinkel für Keil Wählen Sie einen Punkt oder geben Sie eine Wert ein.)

Befehls Optionen

Keine Optionen.

Bearbeitung mit Griffen

Keile aus Polygonnetz-Oberflächen können direkt über Griffe bearbeitet werden:

1. Wählen Sie einen Keil aus. Beachten Sie, dass es an jedem Scheitelpunkt einen Griff gibt.

2. Ziehen Sie den Griff, um die angrenzenden Flächen zu verschieben.



Ähnliche Befehle

Ai_Box - erzeugt einen 3D-Quader als Polygonnetz-Oberfläche.

Ai_Cone - erzeugt einen 3D-Kegel als Polygonnetz-Oberfläche.

Ai_Cylinder - erzeugt einen 3D-Zylinder als Polygonnetz-Oberfläche.

Ai_Dish - erzeugt eine 3D-Schale als Polygonnetz-Oberfläche.

Ai_Dome - erzeugt eine 3D-Kuppel als Polygonnetz-Oberfläche.

Kantob - erzeugt eine Coons-Fläche als Netzoberfläche.

Ai_Pyramid - erzeugt eine 3D-Pyramide als Polygonnetz-Oberfläche.

RotOb - erzeugt eine Rotationsoberfläche als Netzoberfläche.

RegelOb - erzeugt eine Rotationsoberfläche als Polygonnetz-Oberfläche.

Ai_Sphere - erzeugt eine 3D-Kugel als Polygonnetz-Oberfläche.

Ai_TabSurf und TABOB - erzeugt eine extrudierte Oberfläche als Netzoberfläche.

Ai_Torus - erzeugt einen 3D-Torus als Polygonnetz-Oberfläche.
